Illumination Phong-Shader (MetaSL)

Erzeugt Phong-Shading auf Grundlage der Beleuchtung.

• Erweiterter Material-Editor > Material-/Map-Übersicht > Maps > MetaSL > Illumination Phong
Anmerkung: MetaSL-Shader werden nur in der Übersicht angezeigt, wenn der aktive Renderer sie unterstützt.

Benutzeroberfläche

Ausgabekomponenten

Im Gegensatz zu den anderen MetaSL-Shadern in 3ds Max verfügt der Shader "Illumination Phong" über vier Ausgabekomponenten.

• Ergebnis Gibt alle Komponenten des Shaders aus.
• Summe Gibt die diffuse und spiegelnde Komponente des reflektierten Lichts aus.
• Diffus Gibt nur die diffuse Komponente aus.
• Spiegelnd Gibt nur die spiegelnde Komponente aus.

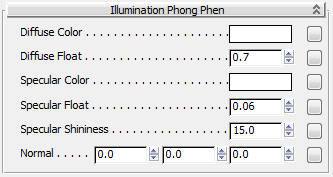

Rollout "Illumination Phong" "Phen[omenon]"

Streufarbe

Legt die Streufarbe fest. Vorgabe = Weiß.

Gleitkommawert Streufarbe

Ändert die Streufarbe. Bei 0,0 ist keine Streufarbe vorhanden. Bei 1,0 wird die Streufarbe in voller Stärke angezeigt. Bereich = 0,0 bis 1,0; Vorgabe = 0,7.

Glanzfarbe

Gibt eine Farbe zur Tönung des Glanzlichts an. Vorgabe = Weiß.

Gleitkommawert Glanzfarbe

Ändert die Farbe des Spiegelglanzlichts. Bei 0,0 ist die Farbe des Spiegelglanzlichts nicht sichtbar. Bei 1,0 wird die Farbe des Spiegelglanzlichts in voller Stärke angezeigt. Bereich = 0,0 bis 1,0; Vorgabe = 0,06.

Glanzlichtintensität

Legt die Glanzlichtintensität fest. Je größer der Wert ist, desto kleiner sind die Spiegelglanzlichter. Vorgabe = 15,0.

Normal

Legt die Flächennormalen fest.

Die Map-Schaltflächen auf der rechten Seite sind Verknüpfungen zum Rollout Maps.

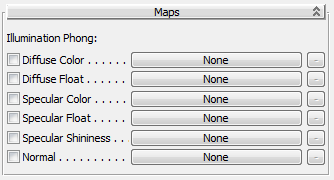

Rollout Maps

Mit den Steuerelementen in diesem Rollout können Sie einem der Grundparameter des Shaders "Illumination Phong" einen Shader zuweisen. Dies ist vergleichbar mit der Verwendung eines Maps einer Standardmaterialkomponente; durch Hinzufügen von Shadern können Sie eine Shaderstruktur erstellen, die komplexe Effekte generiert.

Klicken Sie auf die Schaltfläche einer Komponente, um die Material-/Map-Übersicht aufzurufen und das Map oder den Shader zuzuweisen. Mit dem Kontrollkästchen auf der linken Seite können Sie den Effekt des Maps aktivieren bzw. deaktivieren.

Die inaktive Schaltfläche rechts neben jeder Shader-Hauptschaltfläche ist für Shader gedacht, die mehrere Parameter zurückgeben können.
