Die Ansichtsprojektion erzeugt realistische visuelle Effekte eines Modells.
Der ViewCube unterstützt zwei verschiedene Ansichtsprojektionen:
- Perspektive Ansichten, die im Modus "Perspektive" projiziert werden, beinhalten eine Verkürzung (Objekte, die sich nah am Betrachter befinden, erscheinen größer als Objekte in weiterer Entfernung) und werden auf der Grundlage des Abstands zwischen einer theoretischen Kamera und einem Zielpunkt berechnet. Je geringer der Abstand zwischen der Kamera und dem Zielpunkt, desto stärker erscheint der Perspektiveneffekt; bei größeren Abständen sind die Auswirkungen auf das Modell geringer.
- Orthogonal Ansichten, die im Modus "Orthogonal" projiziert werden, zeigen alle Punkte eines projizierten Modells parallel zum Bildschirm an.

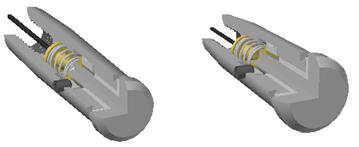

Die folgende Abbildung zeigt dasselbe Modell aus derselben Ansichtsrichtung, jedoch mit verschiedenen Ansichtsprojektionen.
Wenn Sie die Ansicht für eine Szene ändern, wird sie mit dem aktuellen Projektionsmodus aktualisiert.
Vorgehensweise
So ändern Sie den Ansichtsprojektionsmodus:
- Klicken Sie mit der rechten Maustaste auf den ViewCube, und klicken Sie auf eine der folgenden Optionen:
- Ortografisch
- Perspektive
