Rollout Rohrleitungsnetzkomponente

Ein Rohrleitungsnetz dient als Container für die Verwaltung einer Reihe von verbundenen Rohr- bzw. Schacht-/Bauwerkkomponenten.

Was sind Rohrleitungsnetze?

In AutoCAD Civil 3D dient ein Rohrleitungsnetzobjekt als Container für die Verwaltung einer Reihe von verbundenen Rohr- bzw. Schacht-/Bauwerkkomponenten. In der Regel sind die Haltungen und Schächte/Bauwerke in jedem Rohrleitungsnetz-Container miteinander verbunden und bilden ein Kanalsystem oder ein Rohrleitungsnetz. Ein Rohrleitungsnetz kann nur Haltungen, nur Schächte/Bauwerke oder, was in der Regel der Fall ist, Haltungen und Schächte/Bauwerke umfassen.

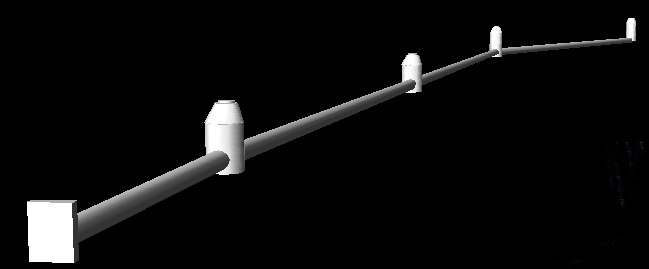

In Civil View wird ein Rohrleitungsnetz von einer offenen Gruppe zugehöriger Rohr- bzw. Schacht-/Bauwerkkomponenten dargestellt. Diese Gruppen werden standardmäßig offen gelassen, sodass Sie einzelne Komponenten innerhalb eines Rohrleitungsnetzes auswählen und bearbeiten können, wenn Sie möchten. Sie können jede importierte Rohrleitungsnetzgruppe jedoch auch manuell schließen.

Civil View weist importierten Rohrleitungsnetzen nicht automatisch Materialien zu.

Eine vollständige Übersicht über Rohrleitungsnetze finden Sie in der Benutzerdokumentation zu AutoCAD Civil 3D.

Gruppe "Datenquelle"

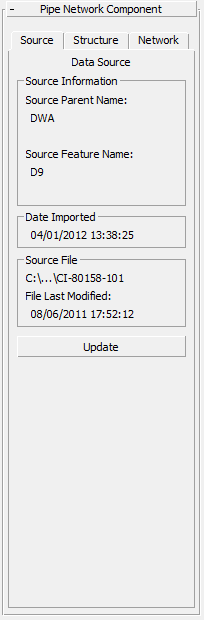

Zeigt Quellinformationen zur ausgewählten Rohrleitungsnetzschacht-/-bauwerk- oder Rohrkomponente an.

Bereich "Quellinformationen"

Namen der übergeordneten Quelle
Zeigt den Namen des ursprünglichen importierten Rohrleitungsnetzes an, in dem die ausgewählte Komponente enthalten ist.
Name des Quellobjekts
Zeigt den ursprünglichen Namen der ausgewählten Schacht-/Bauwerk- oder Rohrkomponente an.

Bereich "Datum des Imports"

Das Datum und die Uhrzeit, zu denen dieses übergeordnete Rohrleitungsnetz aus den angegebenen Quelldateidaten erstellt wurde.

Bereich "Quelldatei"

[Dateiname]
Der Name und der Pfad der Quelldatei, aus der das übergeordnete Rohrleitungsnetz abgeleitet wurde.
Letzte Dateiänderung
Das Datum, an dem die Quelldatei zuletzt aktualisiert wurde.

Wenn dieses Datum nach dem Datum liegt, an dem das Objekt importiert wurde, bedeutet dies, dass das ausgewählte Rohrleitungsnetz nicht mit Ihren aktuellen Quellkonstruktionsdaten synchron ist.

Dieser Wert ist leer, wenn die Quelldatei nicht gefunden werden kann.

Aktualisieren
Klicken Sie auf Aktualisieren, um das Rohrleitungsnetz aus der ursprünglichen Importdatei zu importieren. Diese Schaltfläche ist nicht verfügbar, wenn die ursprüngliche Quelldatei am ursprünglichen Speicherort nicht mehr gefunden wird.

Weitere Informationen finden Sie unter Aktualisieren von Civil View-Objekten.

Tipp: Verwenden Sie den Manager für importierte Objekte, um mehrere Rohrleitungsnetze gleichzeitig zu aktualisieren.

Gruppe Schacht/Bauwerk

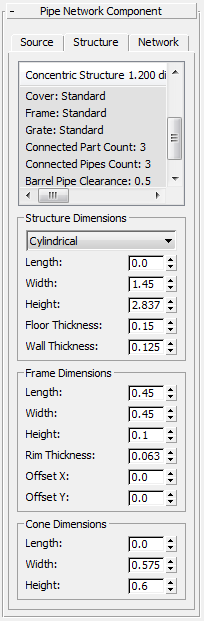

Wird angezeigt, wenn Sie eine Schacht-/Bauwerkkomponente auswählen. Zeigt Größen- und Attributdaten für die ausgewählte Schacht-/Bauwerkkomponente an.

Gruppe Rohr

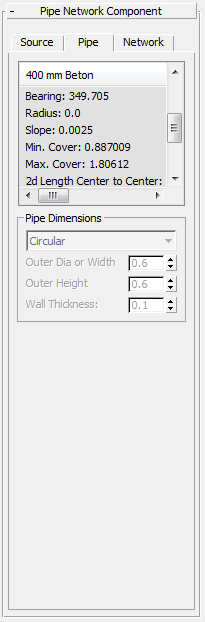

Wird angezeigt, wenn Sie eine Rohrkomponente auswählen. Zeigt Größen- und Attributdaten für die ausgewählte Rohrkomponente an.

Gruppe Netz

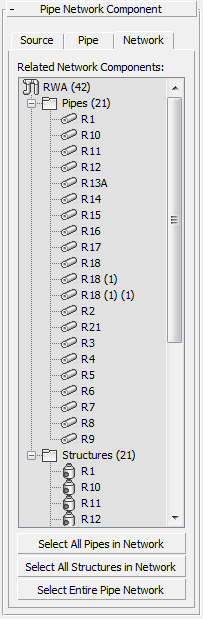

Bietet eine Übersicht über zugehörige Rohr- und Schacht-/Bauwerkkomponenten, die Teil des ausgewählten Rohrleitungsnetzes sind.
