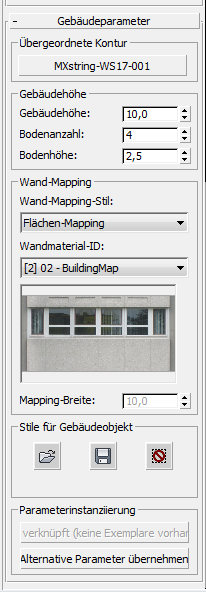

Rollout Gebäudeparameter

Enthält Steuerelemente für Gebäudeobjekte.

• Civil View-Explorer > Gruppe "Oben" > Zweig "Civil View-Objekte" > Zweig "Andere Objekte" > Den Eintrag "Gebäude" auswählen > Rollout Objektliste > Ein Gebäude aus der Liste auswählen. > Rollout Gebäudeparameter
• Wählen Sie in einem Ansichtsfenster ein Sweeping-Objekt aus. > Civil View-Explorer > Gruppe "Unten" (kontextbezogen) > Rollout Sweeping-Objekt-Parameter

Bereich Übergeordnete Kontur

[Schaltfläche Übergeordnete Kontur]

Zeigt das geschlossene übergeordnete Konturobjekt, das den Geschossbereich des Gebäudes darstellt.

Um die übergeordnete Kontur zu ändern, klicken Sie auf diese Schaltfläche, und wählen Sie anschließend ein neues geschlossenes übergeordnetes Konturobjekt in einem 3ds Max Design-Ansichtsfenster aus.

Bereich Gebäudehöhe

Gebäudehöhe

Legt die Höhe des Gebäudes fest. Eine Änderung dieses Werts wirkt sich auf die Höhe jedes Geschosses aus.

Bodenanzahl

Legt die Anzahl der Geschosse im Gebäude fest. Eine Änderung dieses Werts wirkt sich auf die Höhe des Gebäudes aus.

Bodenhöhe

Legt die Höhe jedes Geschosses im Gebäude fest. Eine Änderung dieses Werts wirkt sich auf die Höhe des Gebäudes aus.

Bereich Wand-Mapping

Dropdown-Liste Wand-Mapping-Stil

Wählen Sie die Art und Weise, in der die Wände umwickelt werden sollen:

• Quader-Mapping pro Geschoss
• Quader-Mapping pro Gebäude
• Flächen-Mapping
• Wicklungs-Mapping

Links: Quader-Mapping pro Geschoss

.

Rechts: Flächen-Mapping

Dropdown-Liste Wandmaterial-ID

Wählen Sie die Material-ID, die den Wänden des Gebäudes zugewiesen ist.

[Vorschauminiatur]

Zeigt eine Miniaturansicht der Textur für das Gebäude an.

Mapping-Breite

Legt die Breite des Mapping fest, das den Wänden des Gebäudes zugewiesen ist.

Bereich Gebäudeobjektstile

Sie können vordefinierte Gebäudeobjektstile laden oder speichern.

Stil öffnen

Öffnet einen vordefinierten Gebäudeobjektstil.

Stil speichern

Speichert die aktuellen Gruppeneinstellungen als Gebäudeobjektstil.

Zurücksetzen

Setzt die Gruppeneinstellungen auf die im aktuellen Gebäudeobjektstil gespeicherten Einstellungen zurück. Auf diese Weise können Sie manuelle Änderungen in den Steuerelementen dieser Gruppe rückgängig machen.

[Dateiname]

Zeigt den Namen des aktuellen Gebäudeobjektstils (BOS-Datei).

Bereich "Parameterinstanziierung"

Ermöglicht die gemeinsame Nutzung oder Instanziierung von Objekten desselben Basistyps.

Weitere Informationen finden Sie unter Parameterinstanziierung.
