Erstellen Sie das Netz für die Bauteilgeometrie.
Da die Lagen unidirektional sind und beim Biegen belastet werden, wird für jede Lage eine einzelne Schicht von C3D8I-Elementen verwendet. COH3D8-Elemente werden für die kohäsiven Elemente verwendet. . Das Netz wird bearbeitet, um die Stärke der kohäsiven Schicht auf den empfohlenen Wert von 0.0 zu bringen.
- Wechseln Sie zum Modul "Mesh".
- Klicken Sie auf , und wählen Sie alle Bereiche des Balkens aus. Ändern Sie die Vernetzungsmethode in Sweeping, und definieren Sie den Sweepingpfad für alle drei Zellen neu, sodass die Sweeping-Richtung in die globale positive Y-Richtung weist.
- Wählen Sie , und legen Sie die Kanten nach Anzahl fest, sodass es 12 Elemente in Querrichtung, 100 Elemente in Längsrichtung und 1 Element pro Zelle in Dickenrichtung gibt.

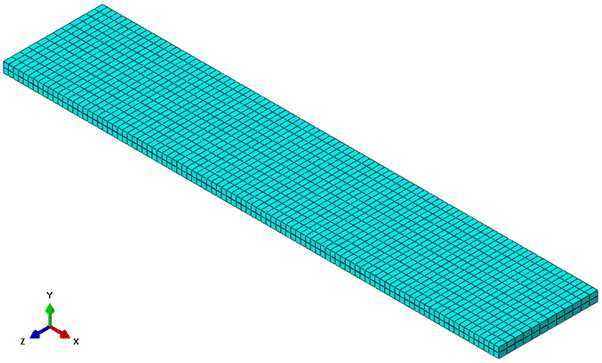

- Vernetzen Sie das Bauteil. Das Netz sollte wie unten dargestellt angezeigt werden und aus 3.600 Elemente bestehen.
- Weisen Sie den Lagen-Sections C3D8I-Elemente () und der kohäsiven Section COH3D8-Elemente zu.

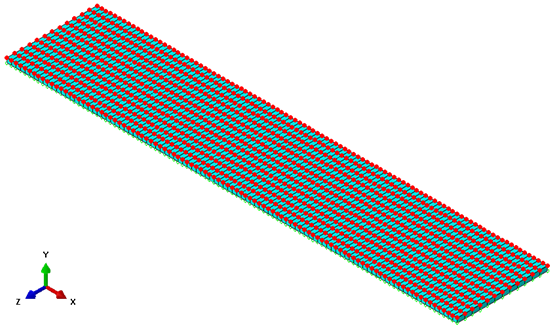

- Wählen Sie , und wählen Sie "Node" als Kategorie und "Edit " als Methode. Wählen Sie wie unten gezeigt die Knoten aus, die sich auf der positiven XZ-Fläche der kohäsiven Schicht befinden. Es sollten insgesamt 1.313 Knoten ausgewählt sein. Klicken Sie im Ansichtsfenster auf Done.
- Tipp: Verwenden Sie die Werkzeuge im Bereich "Display Group", um die oberste Zelle auszublenden und eine einfachere Auswahl der Knoten der kohäsiven Schicht zu ermöglichen.
- Wählen Sie im Dialogfeld "Knoten bearbeiten" die Option "Offsets" als Spezifikationsmethode, und geben Sie einen Wert von -0.0001 für den Versatz in Richtung "2" ein. Klicken Sie auf OK.
- Vergewissern Sie sich, dass die kohäsive Schicht kein Dicke hat, indem Sie in den Bereich hineinzoomen.
Anmerkung: Die Dicke der bearbeiteten kohäsiven Schicht ist nur dann sichtbar, wenn das Netz angezeigt wird. Wenn das Netz im Ansichtsfenster nicht aktiviert ist, wird die ursprüngliche Geometrie angezeigt.
