Es wird eine Last-Verschiebungskurve generiert, und die simulierte Festigkeit wird mit der experimentell ermittelten Festigkeit verglichen.
Last-Verschiebungsdiagramme werden häufig als Werkzeuge zur Bestimmung des globale Steifheitsverhaltens einer Struktur verwendet. Dies ist besonders hilfreich für progressive Versagensanalysen, da sie eine einfache Möglichkeit darstellen, das Verhalten der Struktur zu bestimmen, sobald der Ausfallbeginn einsetzt und fortschreitet. Um ein Last-Verschiebungsdiagramm zu generieren, müssen Daten aus der Ausgabedatei extrahiert werden.
- Wählen Sie . Wählen Sie im Dialogfeld, das angezeigt wird, die Option ODB field output, und klicken Sie auf Continue.
- Wählen Sie im Dialogfeld, das angezeigt wird, die Option Unique Nodal für die Position, und aktivieren Sie die Kontrollkästchen RF2 und U2. Klicken Sie auf der Registerkarte "Elements/Node" auf Node sets, und wählen Sie LOAD_NODE.
Anmerkung: Aufgrund der zuvor definierten Gleichungsabhängigkeit kann die gesamte Reaktionskraft allein aus dem Lastknoten ermittelt werden.
- Klicken Sie auf Save.
- Wählen Sie . Im Dialogfeld, das angezeigt wird, sind zwei Sätze von Daten zu sehen. Um diese Daten in eine Datei zu schreiben, müssen sie unter Verwendung der Schaltfläche Rename umbenannt werden.
- Nachdem die Daten umbenannt wurden, können sie durch Auswahl von in eine Textdatei ausgegeben werden. Anschließend können die Daten unter Verwendung verschiedener Werkzeuge wie z. B. Microsoft Office Excel grafisch dargestellt werden.

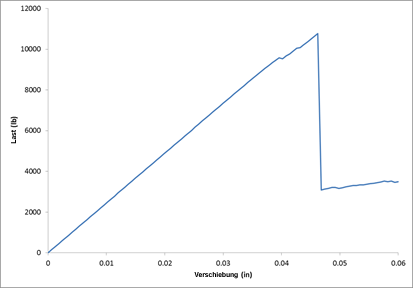

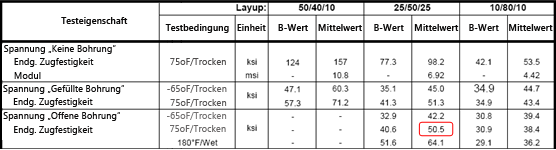

Das Diagramm der Last-Verschiebungskurve ist unten abgebildet. Der steile Abfall der Steifigkeit bei einer Verschiebung von 0.0462 entspricht dem endgültigen Versagen der Platte. Die simulierte Maximallast beträgt 10,769 lbs und die Festigkeit 49.9 ksi. Die experimentell ermittelte [1] Festigkeit der Platte ist in der Tabelle unten als 50.5 ksi angegeben. Die von Simulation Composite Analysis prognostizierte maximale Festigkeit und die experimentell ermittelte Festigkeit unterscheiden sich lediglich um 1,2 %.
