Hinzufügen von nichtlinearen Materialdaten

Spezifizieren Sie die plastischen Materialdaten für eine nichtlineare Analyse.

Wenn Sie sich für die Verwendung eines plastischen Materialmodells entschieden haben, sind die zugehörigen nichtlinearen Materialdaten erforderlich. Sie können nichtlineare Materialdaten eingeben, sofern diese verfügbar sind. Andernfalls stellt Advanced Material Exchange einen allgemeinen Satz nichtlinearer Daten basierend auf der typspezifischen Festigkeit des Materials bereit.

Wenn Sie sich für die Option entscheiden, selbst die nichtlinearen Daten zu spezifizieren, müssen Sie sie in der Reihenfolge Spannung, Dehnung, Winkel und Temperatur durch Semikolon, Doppelpunkt oder Tabulatorzeichen getrennt eingeben. Gehen Sie dabei wie folgt vor:

  1. Klicken Sie auf Material > Hinzufügen > Nichtlineares Material hinzufügen.
  2. Geben Sie die Daten mit der Tastatur oder durch Kopieren und Einfügen aus einer Excel- oder Textdatei ein.
  3. Legen Sie die entsprechenden Einheiten für die Daten fest.
  4. Wenn Sie nicht für jede Spalte Daten zur Verfügung haben, können Sie sie weglassen, indem Sie aufeinanderfolgende Trennzeichen verwenden.

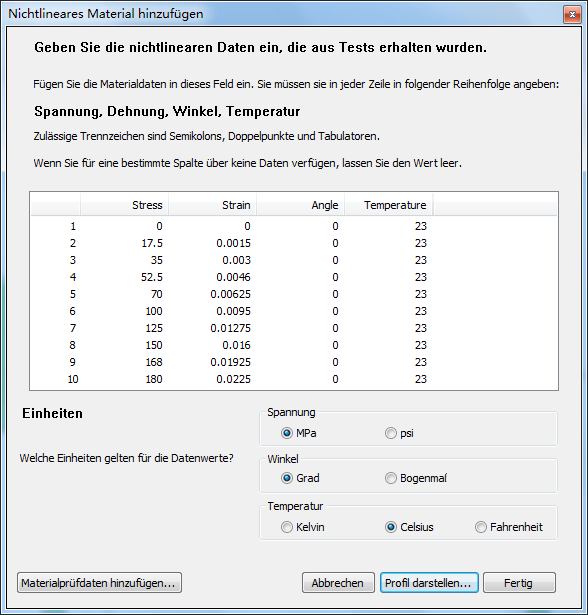

Die unten in der Abbildung gezeigten Daten wurden wie folgt in das Fenster eingefügt:
0;0;0;23
17.5;0.0015;0;23
35;0.003;0;23
52.5;0.0046;0;23
70;0.00625;0;23
100;0.0095;0;23
125;0.01275;0;23
150;0.016;0;23
168;0.01925;0;23
180;0.0225;0;23

Anmerkung: Die Version 2015 von Advanced Material Exchange unterstützt nur Dateneingaben für die Winkel 0, 45 und 90 Grad. Für jeden Winkel müssen zwischen 15 und 50 Datenpunkte bereitgestellt werden, darunter mindestens ein Punkt im elastischen Bereich des Materials.

Achten Sie darauf, dass Sie für jede Dateneingabe die Einheiten angeben. Spannungen können in (MPa) oder (psi), Winkel in Grad oder Bogenmaß und Temperaturen in Kelvin, Celsius oder Fahrenheit eingegeben werden.

Klicken Sie unten im Dialogfeld auf Materialtestinformationen hinzufügen, um Details zum physikalischen Testprozess einzugeben.

Persönliche Datenbank

Wenn Sie häufig dasselbe Material für Ihre Analysen verwenden, können Sie die nichtlinearen Daten in einer persönlichen Datenbank in Moldflow speichern, um zu verhindern, dass die Daten bei jeder Verwendung von Advanced Material Exchange erneut hinzugefügt werden müssen. Die nichtlinearen Daten werden zusammen mit dem Material gespeichert, wenn dieses in Advanced Material Exchange importiert wird.

So erstellen Sie nach dem Hinzufügen der nichtlinearen Spannungs- und Dehnungsdaten eine persönliche Datenbank:
  1. Klicken Sie auf Material > Exportieren > Materialdaten exportieren.
  2. Speichern Sie die Datei in Ihrem Moldflow Synergy-Materialverzeichnis (normalerweise C:\Programme\Autodesk\Simulation Moldflow Synergy 2015\data\udb).
  3. Öffnen Sie ein Moldflow Insight-Modell, und wählen Sie das Material aus (Start > Spritzgießprozess-Einrichtung > Material auswählen).
  4. Suchen Sie den Hersteller, und wählen Sie den gewünschten Handelsnamen für die UDB-Datei aus, die Sie gerade gespeichert haben.

Für dieses Material wurden bereits die Ramberg-Osgood-Parameter gespeichert, sodass Sie beim Importieren des Modells in Advanced Material Exchange die nichtlinearen Spannungs-/Dehnungsdaten nicht mehr hinzufügen müssen.
