Um die Lagen und den kohäsiven Querschnitt auszurichten, muss ein lokales Koordinatensystem definiert und den Elementen zugewiesen werden.
- Um ein lokales, rechteckiges Koordinatensystem zu definieren, dessen Längsachse des Lagenmaterials an der globalen x-Achse ausgerichtet ist, geben Sie Folgendes in die Befehlszeile ein: LOCAL, 11, 0, 0, 0, 0, 0, 0, 0.

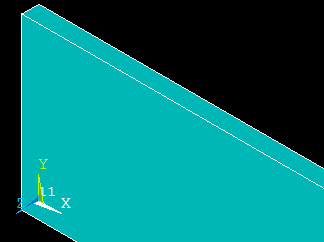

- Um Elementen das lokale Koordinatensystem zuzuweisen, geben Sie ESYS, 11 in der Befehlszeile ein. Die folgende Abbildung zeigt das lokale Koordinatensystem relativ zur Basis des Auslegerbalkens.
Zusätzliche Informationen zu den Befehlen LOCAL und ESYS finden Sie in der Dokumentation von ANSYS APDL.
