Wir erstellen eine Volumenkörpereigenschaft für das Lagenmaterial und eine kohäsive Eigenschaft für das kohäsive Material von Simulation Composite Analysis.
Erstellen Sie zunächst die Volumenkörpereigenschaft:
- Wählen Sie aus dem Formular der Elementeigenschaften auf der Registerkarte Properties die Option Create, 3D, Solid.
- Klicken Sie aus den verfügbaren Sätzen auf psolid.1.

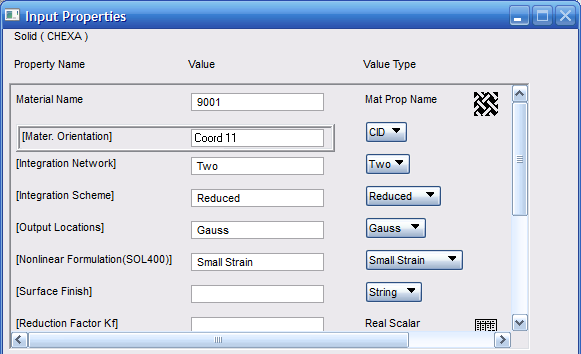

- Füllen Sie das Dialogfeld Properties wie unten gezeigt aus, und klicken Sie auf OK:
- Klicken Sie auf Apply und dann auf OK, um die bestehende Definition zu überschreiben.
Erstellen Sie nun die kohäsive Eigenschaft:
- Wählen Sie aus dem Formular der Elementeigenschaften auf der Registerkarte Properties die Option Create, 2D, 2D Solid.
- Geben Sie im Feld Property Set Name pcohe.2 ein.
- Geben Sie die Optionen Plane Strain und Interface an, und klicken Sie auf die Schaltfläche Input Properties.

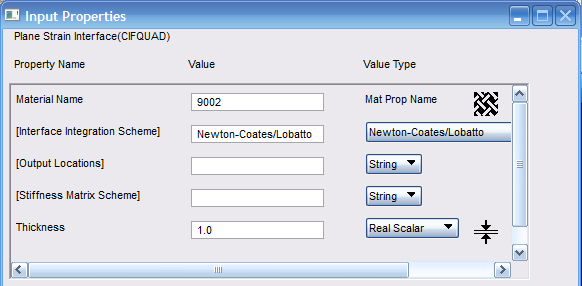

- Füllen Sie das Dialogfeld Properties wie unten gezeigt aus, und klicken Sie auf OK:
- Klicken Sie auf die Schaltfläche Select Application Region und geben Sie Elem 1201:2400 im Dialogfeld Select Members ein.
- Klicken Sie auf Add, um die Elemente zum Anwendungsbereich hinzuzufügen, und klicken Sie auf OK.
- Klicken Sie auf Apply, um die kohäsive Eigenschaft zu erstellen.
