Fügen Sie eine Schicht mit kohäsiven Elementen zur Simulation der Auswirkungen der Delaminierung ein.
- Geben Sie in die Befehlszeile EMODIF, ALL, MAT, 1 ein, um das Lagenmaterial allen Elementen zuzuweisen.

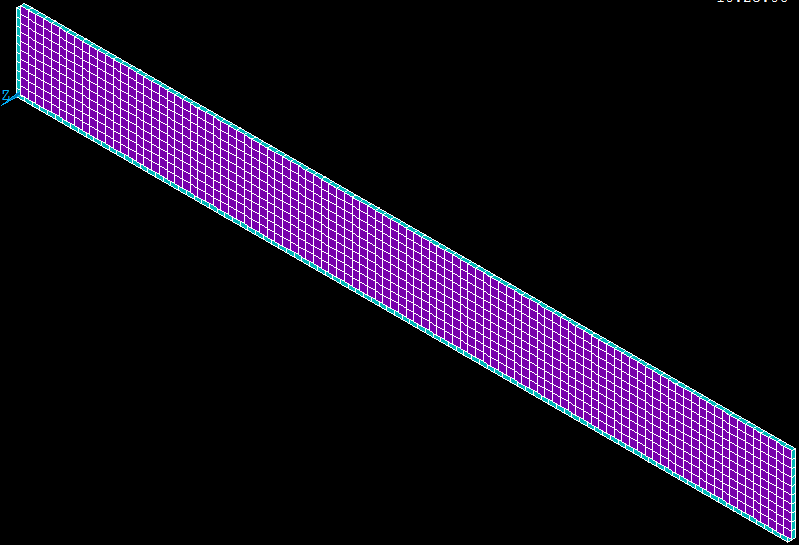

- Geben Sie in die Befehlszeile CZMESH, , , 11, Z, 0.5 ein, um eine Schicht mit kohäsiven Elementen in der Mitte unseres Trägers (Z = 0.5 mm) zu erstellen. Das Graphics-Fenster sollte wie folgt angezeigt werden:
Der Befehl CZMESH erstellt eine Schicht kohäsiver Elemente mit der Dicke Null. Diese Elemente verwenden das vorher definierte INTER 205-Element. Die kohäsiven Elemente verwenden die mithilfe des Werkzeugs zum Erstellen von kohäsiven Materialien definierten kohäsiven Materialien von Simulation Composite Analysis.
Zusätzliche Informationen zu den Befehlen EMODIF und CZMESH finden Sie in der Dokumentation von ANSYS APDL.
