Erstellen Sie Randbedingungen, die möglichst wenig Abhängigkeiten für die Bewegung der unteren Fläche des Prüfstücks aufweisen.
- Erstellen Sie auf dem Formular Loads/Boundary Conditions (Loads/BCs > Displacement Constraint) einen Knotensatz namens y_bc.
- Klicken Sie auf die Schaltfläche Input Data, geben Sie <,0,> in das Feld Translations ein, und klicken Sie auf OK.
- Klicken Sie auf die Schaltfläche Select Application Region, und wählen Sie FEM aus dem Menü Select aus.
- Wählen Sie alle Knoten auf der Unterseite des Prüfstücks aus, und klicken Sie auf Hinzufügen, um die Knoten zur Anwendungsregion hinzuzufügen.
- Klicken Sie auf OK. Klicken Sie im Formular für Last-/Randbedingungen auf Apply, um den Satz zu erstellen.

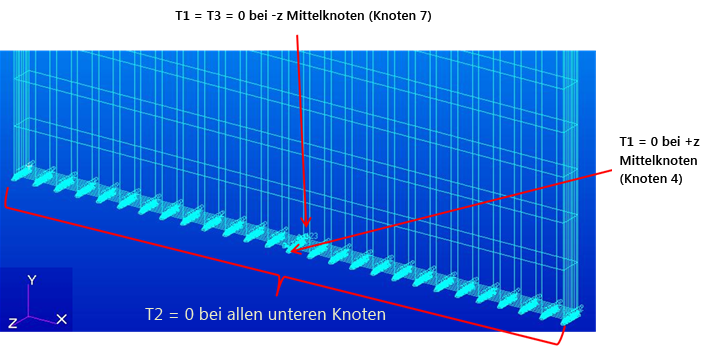

- Erstellen Sie einen neuen Satz namens x_bc; geben Sie dabei <,0,> in das Feld Translations ein und geben Sie die Knoten 4 und 7 als Anwendungsbereich an. Anmerkung: Sie können die Knoten aus dem Ansichtsfenster auswählen oder Node 4 7 in das Feld Select Nodes eingeben.
- Erstellen Sie einen dritten Satz namens z_bc; geben Sie dabei <,,0> in das Feld Translations ein und geben Sie Node 7 als Anwendungsbereich an.
