Im ersten Lernprogramm wurde ein Finite-Element-Modell einer Verbundplatte in ANSYS erstellt und mit Simulation Composite Analysis analysiert, um die progressive Versagensreaktion der Platte zu prognostizieren. Dieses Lernprogramm enthält Anweisungen zum Ändern einer vorhandenen ANSYS-Eingabedatei, um Kompatibilität mit der Software sicherzustellen. Die ANSYS-Eingabedatei basiert auf dem Problem aus Lernprogramm 1, mit der Ausnahme, dass alle Simulation Composite Analysis-spezifischen Änderungen ausgelassen wurden. Daher sind das Netz, das Layup, die Abmessungen usw. für dieses Modell identisch mit dem Netz, dem Layup, Abmessungen usw. für das Modell aus Lernprogramm 1.
Die folgenden Abschnitte der ANSYS-Eingabedatei werden in diesem Lernprogramm für Simulation Composite Analysis geändert:
- Materialdefinition
- Lösungssteuerelemente
- Ausgabedefinition

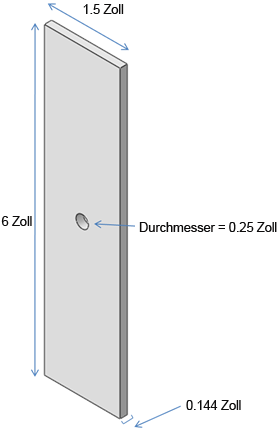

Das Modell basiert auf Testergebnissen auf Prüfstückebene vom National Institute for Aviation Research (NIAR). Genau gesagt basiert es auf einer OHT-Platte (Open-Hole Tension) aus T700/2510, die mit den experimentellen Ergebnissen aus dem NIAR verglichen wird. Das Platten-Layup ist [45/0/-45/90]3s, und die Plattenabmessungen sind unten angegeben.
Die unveränderte ANSYS-Eingabedatei (ASCA_Tutorial_2_ANSYS.ans) kann hier heruntergeladen werden.
