Materialzuordnung

Ordnen Sie eine Materialdefinition einem anderen Material zu.

In vielen Fällen müssen Sie möglicherweise eine Struktur mit einem Material analysieren und unterschiedlichen Optionen (Benutzermaterialkonstanten) für die Analyse einbeziehen. Beispielsweise können Sie einen Bereich rund um eine Spannungskonzentration mit progressivem Versagen analysieren, für den weiter weg liegenden Bereich jedoch nur eine lineare Lösung verwenden, um die Laufzeit zu verkürzen. Wenn das gleiche Material für beide Bereiche verwendet werden soll, müssen innerhalb der Abaqus-Eingabedatei zwei verschiedene *USER MATERIAL-Befehle platziert werden, die jeweils einem anderen Material entsprechen. Daher benötigen Sie zwei verschiedene Materialien in der Materialdatenbank mit jeweils genau den gleichen Eigenschaften und anderen Namen.

Angesichts des Bedarfs an einer besseren Lösung bietet die HIN-Datei die Möglichkeit, unter Verwendung der unten gezeigten Schlüsselwort- und Datenzeile einen Materialnamen einem anderen zuzuordnen.

*MAP, FROM=NAME, TO=NAME
FROM, TO

In der obigen Definition ermöglichen die Parameter FROM und TO in der zweiten Zeile die Zuordnung eines in der Abaqus-Eingabedatei definierten Materialnamens zu einem anderen Materialnamen, der ebenfalls in der Abaqus-Eingabedatei definiert ist. Mit dieser Methode können Sie zwei verschiedene Materialien in der Analyse mit verschiedenen Materialkonstanten angeben und müssen das Basismaterial nicht neu erstellen.

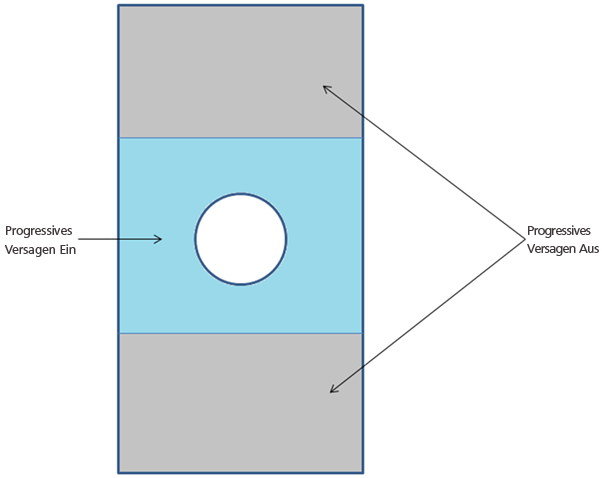

Nehmen Sie als Beispiel den unten gezeigten Coupon mit offener Bohrung. Hier ist es erwünscht, den fortschreitenden Ausfall in den Bereichen weg von der Spannungskonzentration zu deaktivieren, wofür zwei verschiedene Materialien erforderlich sind.

Die einzige Möglichkeit, Abaqus mitzuteilen, dass für die zwei Bereiche unterschiedliche Materialien verwendet werden müssen, besteht darin, zwei Materialdefinitionen zu erstellen und die Materialien den beiden Bereichen zuzuordnen. Bei Verwendung mit Simulation Composite Analysis wäre wie unten gezeigt für jedes Material ein entsprechender *USER MATERIAL-Eintrag zu erstellen.

*MATERIAL, name=IM7_8552
*DEPVAR
7
*USER MATERIAL, constants=16
1,1,1,0,0,0,0,0
0,0,0,0.1,0.01,0,0,0

*MATERIAL, name=IM7_8552_NOFAIL
*DEPVAR
7
*USER MATERIAL, constants=16
1,1,0,0,0,0,0,0
0,0,0,0.1,0.01,0,0,0

Beachten Sie, dass die einzigen Unterschiede zwischen den obigen Materialdefinitionen die Materialnamen und die Benutzermaterialkonstante 3 betreffen. In der Regel kann jeder Koeffizient mit Ausnahme der Einheitenmarkierung (Benutzermaterialkonstante 1) zwischen den beiden Materialien geändert werden. In einem herkömmlichen Analyse müssten für das obige Szenario zwei verschiedene Materialien erstellt und in der Materialdatenbank gespeichert werden. Dies bedeutet, dass mehrere Kopien von einem Material in der Materialdatenbank enthalten wären, was nicht wünschenswert ist.

Um das obige Szenario zu unterstützen, ohne gezwungen zu sein, mehrere Materialien neu zu erstellen, gibt es die Möglichkeit, in der HIN-Datei ein Material einem anderen zuzuordnen. Für die Zuordnung von einem Material zu einem anderen in der HIN-Datei sollte ein Eintrag folgender Art verwendet werden.

*MAP, FROM=NAME, TO=NAME
FROM, TO

Der Eintrag für dieses spezielle Beispiel würde wie folgt aussehen:

*MAP, FROM=NAME, TO=NAME
IM7_8552_NOFAIL, IM7_8552

Hier werden alle statischen Materialeigenschaften von Material IM7_8552 für Material IM7_8552_NOFAIL verwendet, während die Benutzermaterialkonstanten (dynamischen Materialeigenschaften) für IM7_8552_NOFAIL wie in der Abaqus-Eingabedatei angegeben verwendet werden.
