Vernetzen des Bauteils

Vernetzen Sie die Bauteilgeometrie, und steuern Sie die Elementtypen.

Bei der Vernetzung der Verbundplatte wird eine ungefähre Ausgangszahlgröße von 0.2 verwendet. Damit soll sichergestellt werden, dass das Netz fein genug ist, um die Position der Ausfälle zu bestimmen, aber auch ausreichend grob für eine kurze Lösungszeit.

1. Wechseln Sie zum Modul Mesh, und vergewissern Sie sich, dass die Symbolleistenoption Object auf Part festgelegt ist.



2. Klicken Sie auf das Symbol "Seed Part" , oder wählen Sie in der Hauptsymbolleiste Seed > Part. Das Dialogfeld Global Seeds wird angezeigt.
3. Geben Sie 0.2 in das Feld "Approximate global size" ein. Klicken Sie auf OK.
4. Klicken Sie auf das Symbol "Assign Element Type" , oder wählen Sie in der Hauptsymbolleiste Mesh > Element Type. Das Dialogfeld Element Type wird angezeigt.
5. Wählen Sie das Kontinuumsschalenelement SC8R. Klicken Sie auf OK.
6. Weisen Sie Netzsteuerungen zu, indem Sie in der Hauptsymbolleiste Mesh > Controls auswählen. Wählen Sie "Sweep" als Vernetzungsmethode und "Medial axis" als Algorithmus. Klicken Sie auf OK.

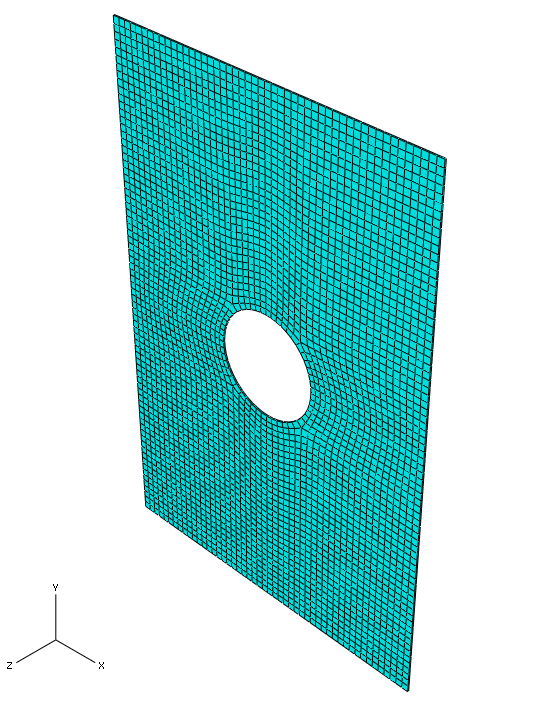

7. Vernetzen Sie das Bauteil, indem Sie auf das Symbol "Mesh Part" klicken oder in der Hauptsymbolleiste Mesh > Part wählen. Klicken Sie auf die Schaltfläche Yes. Das resultierende Netz sollte dem unten abgebildeten ähneln.
