Das Erstellen der Bauteilgeometrie ist normalerweise der erste Schritt bei der Entwicklung eines Finite-Element-Modells.

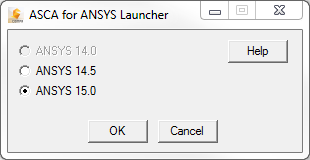

- Öffnen Sie ANSYS Mechanical APDL unter Verwendung des unten gezeigten Werkzeugs ASCA for ANSYS Launcher. Dieses Werkzeug startet ANSYS mit den erforderlichen Umgebungsvariablen für das Ausführen von Simulation Composite Analysis mit ANSYS.
Das Werkzeug wird zusammen mit Simulation Composite Analysis installiert und kann über die Verknüpfung auf dem Desktop aufgerufen werden. Es kann auch über folgenden Pfad gefunden werden:
%install_dir%\bin\ansys-compan-launcher.exe
- Klicken Sie im Product Launcher von ANSYS Mechanical APDL auf die Schaltfläche Run, um die grafische Benutzeroberfläche von ANSYS zu öffnen.
- Sie können jetzt die Geometrie für Ihr DCB-Modell erstellen. Klicken Sie auf "Main Menu" > "Preprocessor" > "Modeling" > "Create" > "Volumes" > "Block" > "By Dimensions".
- Geben Sie in dem Dialogfeld, das angezeigt wird, die folgenden Werte ein, und klicken Sie auf OK.
- X1, X2 = 0, 100
- Y1, Y2 = 0, 10
- Z1, Z2 = 0, 1
