Das Anzeigen von Konturendarstellungen bestimmter Zustandsvariablen ist die beste Methode zur Bewertung der Strukturstabilität des Heizkörpertanks. Im einzelnen werden SDV1 (Bruchzustand) und SDV9 (Matrixtangente-Elastizitätsmodul) untersucht.
- Nachdem der Job abgeschlossen ist, klicken Sie in der Hauptwerkzeugleiste auf , und öffnen Sie radiatortank_output.odb. Dadurch öffnen Sie die Ausgabendatenbankdatei und wechseln in den Visualisierungsmodus. Der unverformte Tank wird im Ansichtsfenster angezeigt.
- Klicken Sie auf , um die Kontur darzustellen.

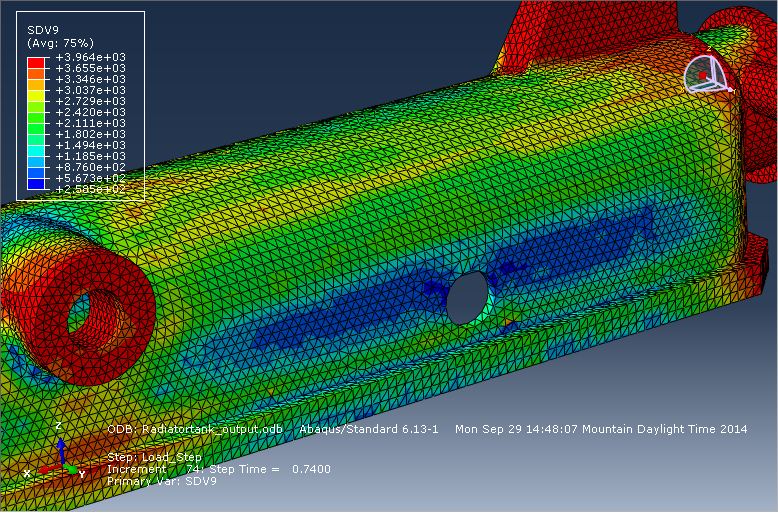

- Wählen Sie nun SDV9 aus der Liste der Ausgabevariablen (Result > Field Output). SDV9 repräsentiert den tangentialen Elastizitätsmodul des Matrixmaterials.
- Durchlaufen Sie die Analyse von Anfang bis Ende, und überwachen Sie SDV9, während der Druck auf den Tank angewendet wird. SDV9 gibt Aufschluss über die Abschwächung des Materials.

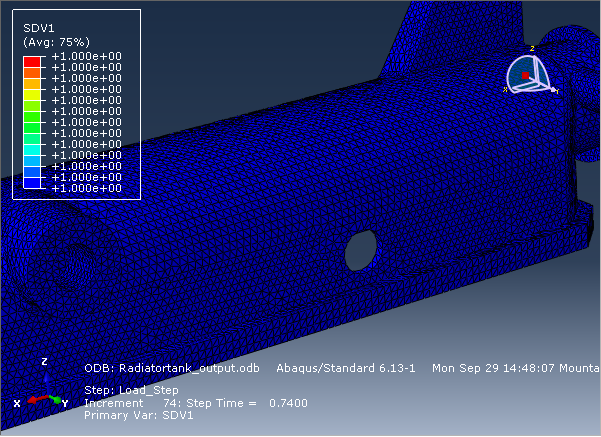

- Wechseln Sie nun zu SDV1 zum Überprüfen des Bruchzustands des Verbundbauteils. Ein Wert von 1.0 bedeutet, dass das Verbundmaterial nicht ausgefallen ist. Ein Wert von 2.0 bedeutet, dass das Verbundmaterial ausgefallen ist.

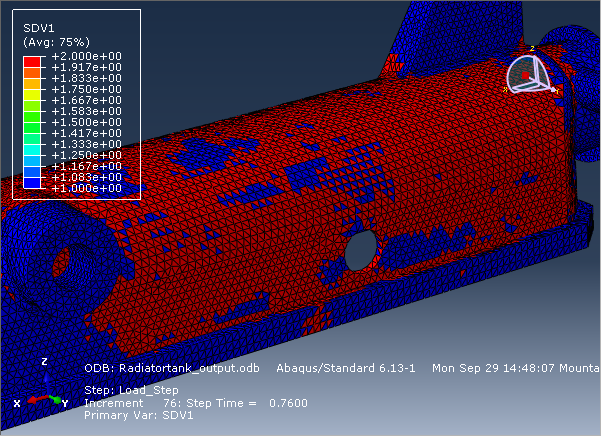

- Überwachen Sie SDV1 von Zeitschritt = 0.74 bis 0.76, um die Progression der Ausfälle zu verfolgen. Da der Heizkörpertank bei jedem Inkrement mit steigendem Druck belastet wird, kann der Ausfall sehr schnell auftreten. Sie können bei Zeitschritt = 0.76 feststellen, dass der Tank vollständig ausgefallen ist.
