Generieren eines Last-Verschiebungs-Diagramms

Last-Verschiebungsdiagramme werden häufig als Werkzeug zur Bestimmung des globalen Steifheitsverhaltens einer Struktur verwendet.

Dies ist besonders hilfreich für progressive Versagensanalysen, da sie eine einfache Möglichkeit darstellen, das Verhalten der Struktur zu bestimmen, sobald der Ausfallbeginn einsetzt und fortschreitet. Um ein Last-Verschiebungsdiagramm zu generieren, müssen Daten aus der Ausgabedatei extrahiert werden.

1. Wählen Sie Tools > XY Data > Create. Wählen Sie im Dialogfeld, das angezeigt wird, die Option ODB field output, und klicken Sie auf Continue.
2. Wählen Sie im Dialogfeld, das angezeigt wird, die Option Unique Nodal für die Position, und aktivieren Sie die Kontrollkästchen RF2 und U2. Klicken Sie auf der Registerkarte "Elements/Nodes" auf Node sets, und wählen Sie LOAD_NODE.
3. Klicken Sie auf Save.
4. Wählen Sie Tools > XY Data > Manager. Im Dialogfeld, das angezeigt wird, sind zwei Sätze von Daten zu sehen. Um diese Daten in eine Datei zu schreiben, müssen sie unter Verwendung der Schaltfläche Rename umbenannt werden.
5. Nachdem die Daten umbenannt wurden, können sie durch Auswahl von Report > XY in eine Textdatei ausgegeben werden.

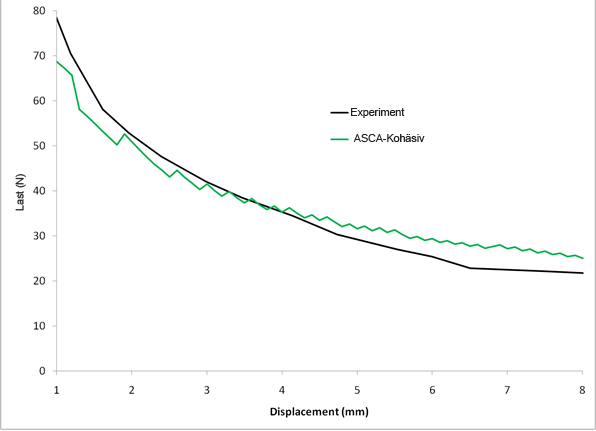

Das Diagramm zur Darstellung der Beziehung zwischen Reaktionskraft (RF2) und Verschiebung (U2) ist unten abgebildet. Die Simulation Composite Analysis-Lösung liefert eine gute Übereinstimmung mit den experimentell ermittelten [1] Daten.
