Last-Verschiebungs-Diagramme werden häufig als Werkzeuge zur Bestimmung des globale Steifheitsverhaltens einer Struktur verwendet. Dies ist besonders hilfreich für progressive Versagensanalysen, da sie eine einfache Möglichkeit darstellen, das Verhalten der Struktur zu bestimmen, sobald der Ausfallbeginn einsetzt und fortschreitet. Um ein Last-Verschiebungsdiagramm zu generieren, müssen Daten aus der Ausgabedatei extrahiert werden.
- Wählen Sie . Wählen Sie im Dialogfeld, das angezeigt wird, die Option ODB field output, und klicken Sie auf Continue.
- Wählen Sie im Dialogfeld, das angezeigt wird, die Option Unique Nodal für die Position, und aktivieren Sie die Kontrollkästchen RF2 und U2. Klicken Sie auf der Registerkarte "Elements/Node" auf Node sets, und wählen Sie LOAD_NODE. Anmerkung: Aufgrund der zuvor definierten Gleichungsabhängigkeit kann die gesamte Reaktionskraft allein aus dem Lastknoten ermittelt werden.
- Klicken Sie auf Save, dann auf OK, und anschließend auf Dismiss.
- Jetzt können die Daten zur Abbildung in Microsoft Office Excel kopiert werden. Klicken Sie auf . Markieren Sie beide Datensätze, und klicken Sie auf OK, um eine Textdatei mit den Last-Verschiebungs-Daten zu erstellen.

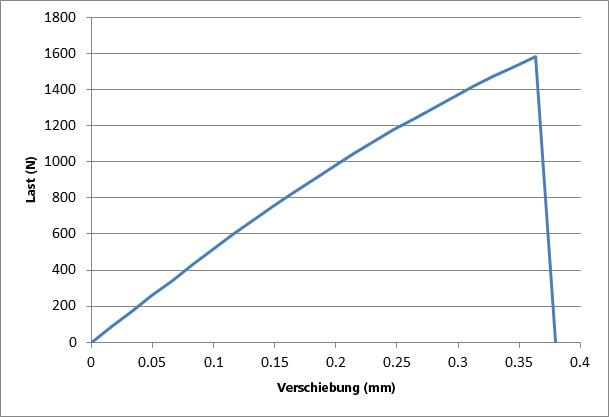

Die Darstellung der Last-Verschiebungskurve zeigt eine endgültige Last von fast 1600 N. Der endgültige schwerwiegende Ausfall tritt bei einer Verschiebung von ungefähr 0.37 mm zwischen Schrittzeit = 0.22 und 0.23 auf. Mit diesen Informationen kann man den schwerwiegenden Ausfall zur Konturendarstellung von SDV1 in Beziehung setzen.
