Erstellen Sie Randbedingungen, die möglichst wenig Abhängigkeiten für die Bewegung der unteren Fläche der Platte schaffen und eine Starrkörperbewegung verhindern.

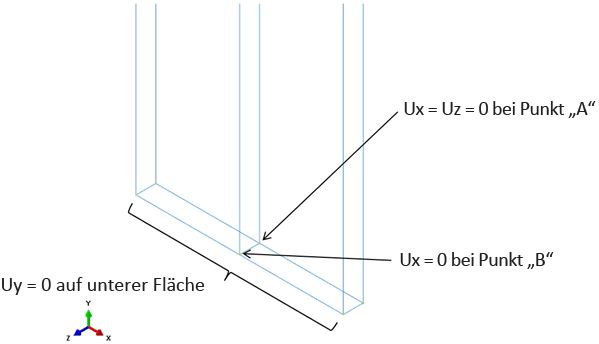

Die Randbedingungen sind unten abgebildet.
- Wechseln Sie zum Modul "Load".
- Erstellen Sie eine Randbedingung vom Typ "Displacement/Rotation" (Verschiebung/Drehung) ()Bottom. Wählen Sie die untere Fläche (siehe Abbildung unten) der Platte als Bereich aus, und legen Sie die Bedingung U2 = 0 fest.
- Erstellen Sie eine zweite Randbedingung vom Typ "Displacement/Rotation" namens Point_A. Wählen Sie den in der Abbildung unten mit "A" bezeichneten Punkt aus, und legen Sie die Bedingungen U1 = 0 und U3 = 0 fest.
- Erstellen Sie eine dritte Randbedingung vom Typ "Displacement/Rotation" namens Point_B. Wählen Sie den in der Abbildung unten mit "B" bezeichneten Punkt aus, und legen Sie die Bedingung U1 = 0 fest.
