Wir geben manuelle Größensteuerelemente für die Kanten unseres Trägers an, um die Anzahl der Elemente in jede Richtung zu steuern.
- Klicken Sie auf Preprocessor > Meshing > Size Cntrls > Manual Size > Lines > Picked Lines.
- Verwenden Sie das Grafikfenster, um die vier Linien des Trägers parallel zur globalen X-Achse auszuwählen, und klicken Sie auf OK.
- Geben Sie im neuen Dialogfeld 700 in das NDIV-Feld ein, klicken Sie auf OK.
- Wiederholen Sie die Schritte 1-3, indem Sie die vier Linien des Trägers parallel zur globalen Y-Achse mit NDIV = 25 auswählen.
- Wiederholen Sie die Schritte 1-3 erneut, indem Sie die vier Linien des Trägers parallel zur globalen Z-Achse mit NDIV = 1 auswählen.
Jetzt können wir das Netz auf den Träger anwenden.
- Öffnen Sie das Netzwerkzeug (Preprocessor > Meshing > Mesh Tool).
- Klicken Sie im neuen Dialogfeld neben der Option "Global" unter den Größensteuerelementen auf die Schaltfläche Set, geben Sie 1 in das Eingabefeld Size ein, und klicken Sie auf OK.
- Wählen Sie die Optionsfelder Hex und Mapped, und klicken Sie auf die Schaltfläche Mesh.
- Wählen Sie das Trägervolumen aus dem Grafikfenster aus, und klicken Sie auf OK.

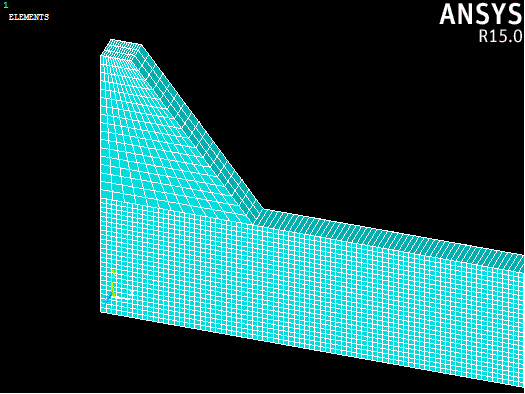

Um das Netz auf den Gummibelag anzuwenden, verwenden wir einfach die Größensteuerelemente.
- Öffnen Sie das Netzwerkzeug erneut (Preprocessor > Meshing > Mesh Tool).
- Klicken Sie im neuen Dialogfeld neben der Option "Global" unter den Größensteuerelementen auf die Schaltfläche Set, geben Sie 0.2 in das Eingabefeld Größe ein, und klicken Sie auf OK.
- Wählen Sie die Optionsfelder Hex und Mapped, und klicken Sie auf die Schaltfläche Mesh.
- Wählen Sie das Gummibelagvolumen aus dem Grafikfenster aus, und klicken Sie auf OK.
