Vernetzen des Bauteils

Erstellen Sie das Netz für die Bauteilgeometrie.

Bei der Vernetzung der Verbundplatte verwenden wir eine globale Ausgangszahlgröße von 1,0. Damit soll sichergestellt werden, dass das Netz fein genug ist, um die Auswirkung der Delaminierung zu bestimmen, aber auch ausreichend grob für eine moderate Lösungszeit.

1. Klicken Sie auf Main Menu > Preprocessor > Meshing > Size Cntrls > Manual Size > Lines > Picked Lines.
2. Wählen Sie im Grafikfenster die vier Kanten der Trägers, die parallel zur globalen Z-Achse verlaufen.
3. Geben Sie im neuen Dialogfeld 700 in das NDIV-Feld ein, und klicken Sie auf OK.
4. Klicken Sie auf Main Menu > Preprocessor > Meshing > Mesh Tool.
5. Klicken Sie im neuen Dialogfeld neben der Option "Global" unter den Größensteuerelementen auf die Schaltfläche Set, geben Sie 1.0 in das Eingabefeld SIZE ein, und klicken Sie auf OK.
6. Wählen Sie die Optionsfelder Hex und Mapped, und klicken Sie auf die Schaltfläche Mesh.

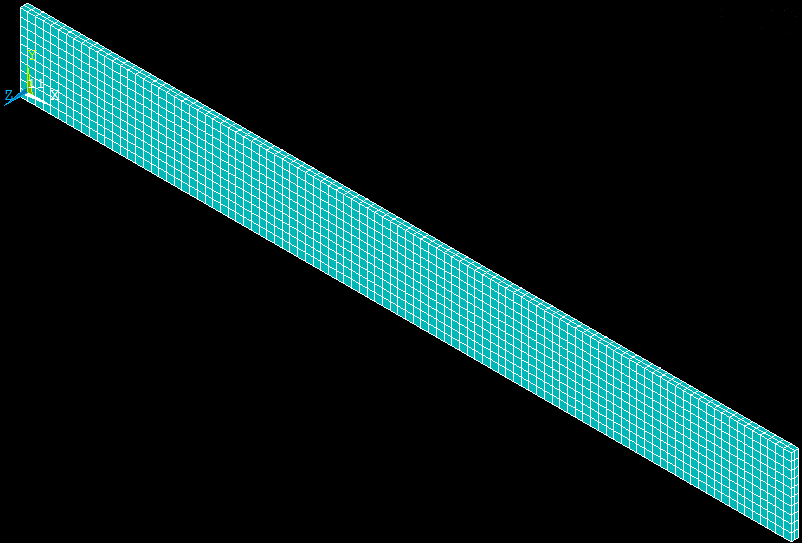

7. Wählen Sie den Träger aus dem Grafikfenster aus, und klicken Sie auf OK. Das Bauteil ist nun vernetzt. Das Netz sollte dem in der folgenden Abbildung gezeigten Netz ähneln.
