Definieren der Belastung

Eine weitere Randbedingung wird erstellt, die eine vertikale Verschiebung entlang der Oberseite der Platte erzwingt.

Die Platte wird unter Verwendung von Verschiebungen belastet, da dies zu einem langsameren Ausfallsprozess führt als eine ähnliche Belastung mithilfe angewendeter Kräfte. Wenn eine einfache Struktur wie diese Verbundplatte unter der Wirkung angewendeter Kräfte zu versagen beginnt, erfolgt der Ausfall dieser Struktur recht schnell, da sich die Last ständig erhöht, während die Tragfähigkeit der Struktur abnimmt. Mit einer durch Verschiebung gesteuerten Belastung nimmt die von der Struktur getragene Last während des Ausfalls der Struktur ab, sodass sich der Ausfall verlangsamt.

Es wird eine Gleichungsabhängigkeit angewendet, um die Ermittlung der Gesamtreaktionskraft während der Nachbearbeitung zu vereinfachen.

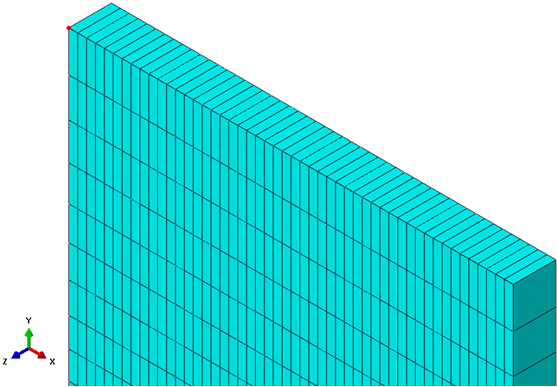

1. Erstellen Sie einen Knotensatz (Tools > Set > Create) namens Load_Node. Wählen Sie den unten hervorgehobenen Knoten aus.



2. Erstellen Sie einen zweiten Knotensatz namens Tied_Nodes. Wählen Sie die unten hervorgehobenen Knoten aus.

   Tipp: Um diese Knoten rasch auszuwählen, aktivieren Sie die Auswahl "by angle", und wählen Sie alle Knoten auf der Fläche aus. Wechseln Sie dann zum Auswahlmodus "individually", und heben Sie die Auswahl von Load_Node auf, indem Sie bei gedrückter STRG-Taste darauf klicken.



3. Wechseln Sie zum Modul "Interaction".

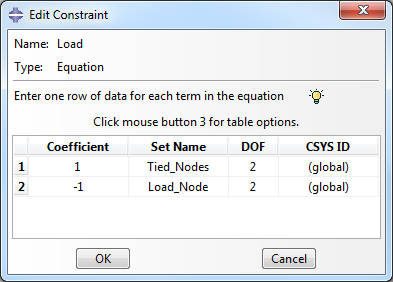

4. Um die Verschiebung in Y-Richtung der verbundenen Knoten auf den Lastknoten zu beschränken, wählen Sie Constraint > Create, und wählen Sie den Gleichungstyp. Geben Sie der Abhängigkeit den Namen Load. Füllen Sie die Felder im Dialogfeld "Edit Constraint" so aus, dass es wie unten angezeigt aussieht.



5. Erstellen Sie im Modul "Load" eine Randbedingung vom Typ "Displacement/Rotation" namens Disp_Load. Wenn Sie dazu aufgefordert werden, einen Bereich auszuwählen, wählen Sie die Option "Set", und wählen Sie den Knotensatz Load_Node aus. Geben Sie 0.6 als Wert für U2 ein.
