Übermitteln der Eingabedatei zur Analyse

Die Eingabedatei kann jetzt über eine Eingabeaufforderung zur Analyse übermittelt werden.

Eine Stapeldatei mit dem Namen ansys-compan.bat, die zusammen mit Simulation Composite Analysis installiert wird, erleichtert das Senden von Jobs an Simulation Composite Analysis. Diese Datei befindet sich im Ordner "bin" im Simulation Composite Analysis-Verzeichnis auf Ihrem Computer. Im Weiteren wird die Verwendung dieser Stapeldatei demonstriert.

Öffnen Sie die Autodesk Simulation Composite Analysis-Befehlsshell.
- Eine Verknüpfung mit dieser Befehlsshell wurde während der Installation des Produkts auf Ihrem Desktop installiert.
- Wenn Sie die Verknüpfung löschen, können Sie die Befehlsshell mit dem Namen compancmd.exe im Ordner "bin" des Simulation Composite Analysis-Verzeichnis finden.
Ändern Sie das Verzeichnis in das Verzeichnis mit der Eingabedatei, indem Sie Folgendes eingeben:
```
cd [directory address]
```

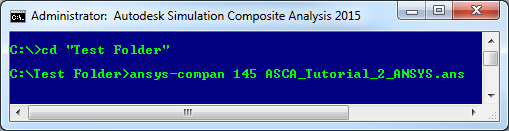

Beispiel: Wenn sich die Eingabedatei im Ordner "c:\test folder" befindet, geben Sie "cd c:\test folder" ein, wie unten gezeigt.

Übermitteln Sie den Job durch Eingabe des folgenden Befehls wie unten gezeigt:
```
ansys-compan 145 ASCA_Tutorial_2_ANSYS.ans
```

In der obigen Zeile ruft ansys-compan mithilfe der angepassten ANSYS-Programmdatei die Stapeldatei auf, die Jobs übermittelt. "145" ist die Version von ANSYS ("140" und "150" sind die anderen gültigen Optionen), und ASCA_Tutorial_2_ANSYS.ans ist der Name der Eingabedatei.

Weitere Anleitungen zur Untersuchung der Ergebnisse nach dem Abschluss der Finite-Elemente-Lösung finden Sie im Abschnitt Anzeigen und Interpretieren der Ergebnisse von Lernprogramm 1.
- Um die Ergebnisdatei zu öffnen, starten Sie ANSYS APDL, und öffnen Sie ASCA_Tutorial_2_ANSYS.db. Klicken Sie anschließend auf General Postproc > Data & File Opts, und wählen Sie ASCA_Tutorial_2_ANSYS.rst aus. Um die letzten Ergebnisse zu lesen, klicken Sie auf General Postproc > Read Results > Last Set.
