Definieren der Belastung

Um eine "pure mode-I"-Last anzuwenden, werden vertikale Verschiebungen auf das freie Ende angewendet.

Zuerst wird eine Gleichungsabhängigkeit angewendet, um die Ermittlung der Gesamtreaktionskraft während der Nachbearbeitung zu vereinfachen.

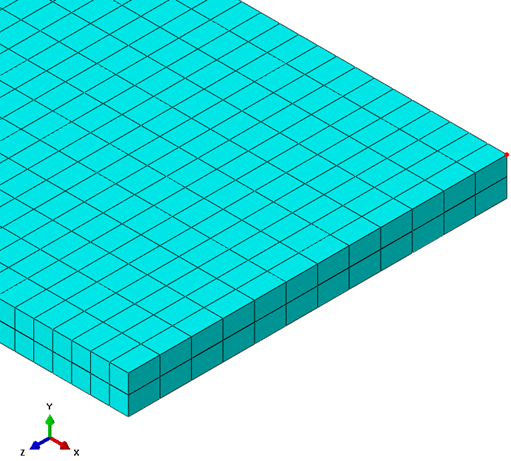

1. Erstellen Sie einen Knotensatz (Tools > Set > Create) namens Top_Load_Node. Wählen Sie den unten hervorgehobenen Knoten aus.



2. Erstellen Sie einen zweiten Satz namens Top_Tied_Nodes, der aus den unten abgebildeten Knoten besteht.



3. Wechseln Sie zum Modul "Interaction".

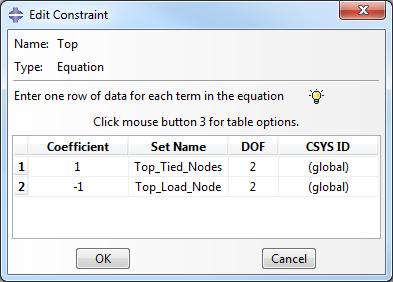

4. Um die Verschiebung in Y-Richtung der verbundenen Knoten auf den Lastknoten zu beschränken, wählen Sie Constraint > Create, und wählen Sie den Gleichungstyp. Geben Sie der Abhängigkeit den Namen "Top". Füllen Sie die Felder im Dialogfeld "Edit Constraint" so aus, dass es wie unten angezeigt aussieht.



5. Wiederholen Sie die Schritte 1 - 4, um eine Abhängigkeit für die untere Lage zu erstellen.
6. Wechseln Sie zum Modul "Load".
7. Erstellen Sie eine Randbedingung vom Typ "Displacement/Rotation" namens "Top". Wenn Sie dazu aufgefordert werden, einen Bereich auszuwählen, wählen Sie die Option "Set", und wählen Sie den Knotensatz "Top_Load_Node" aus. Geben Sie 10 als Wert für U2 ein.
8. Erstellen Sie eine Randbedingung vom Typ "Displacement/Rotation" namens "Bottom". Wenn Sie dazu aufgefordert werden, einen Bereich auszuwählen, wählen Sie die Option "Set", und wählen Sie den Knotensatz "Bottom_Load_Node" aus. Geben Sie -10 als Wert für U2 ein.
