Definieren Sie das lineare elastische Material für die Lagen-Section.
Kohäsive Simulation Composite Analysis-Materialien können im selben Modell zusammen mit standardmäßigen (lagenbasierten) Simulation Composite Analysis-Materialien verwendet werden. Tatsächlich ist die Fähigkeit des Werkzeugs, auf robuste Weise Lösungen für Analysen mit intralaminaren (Faser- und Matrixschaden) und interlaminaren Schäden (Delamination) zu ermitteln, einer seiner wichtigsten Vorteile. Da der Schwerpunkt dieses Lernprogramms auf der Präsentation der kohäsiven Funktionalität von Simulation Composite Analysis liegt, wird die Reaktion des Lagenmaterials linear elastisch sein (z. B. Ausfall ist in den Lagen nicht zugelassen). Eine Demonstration der lagenbasierten Fähigkeiten finden Sie in Lernprogramm 1.
Die Materialeigenschaften [1] für das lineare elastische Lagenmaterial sind unten angegeben. Dieses Material wird zum Definieren der Lagen-Section, nicht der kohäsiven Section, verwendet.
E11 = 150 GPa
E22 = E33 = 9.5 GPa
v12 = v13 = 0.263
v23 (angnommen) = 0.4
G12 = G13 = 1.07 GPa
G23 (angenommen) = 3.393 GPa

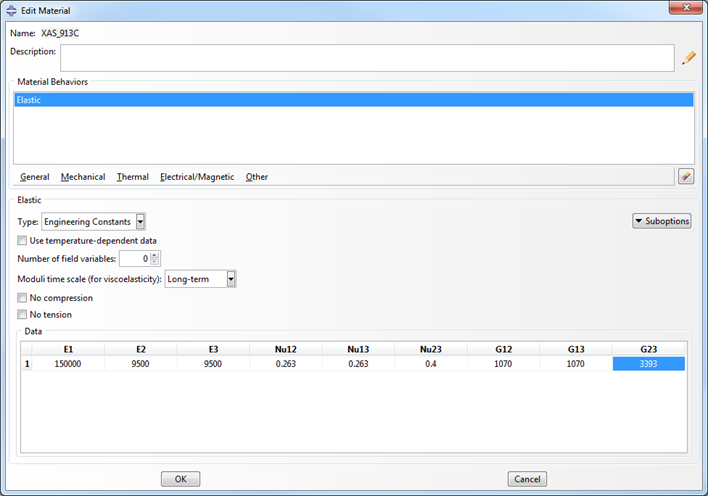

- Erstellen Sie mithilfe des Moduls "Property"ein neues Material (), elastisch und vom Typ "Engineering Constants", und geben Sie die Werte von oben in der Einheit N-mm ein. Geben Sie dem Material den Namen XAS_913C. Das vollständig ausgefüllte Dialogfeld "Edit Material" sollte wie unten dargestellt angezeigt werden.
