Erstellen Sie Randbedingungen, die möglichst wenig Abhängigkeiten für die Bewegung der unteren Fläche des Prüfstücks schaffen und eine Starrkörperbewegung verhindern.
- Wechseln Sie zum Modul Load.
- Erstellen Sie eine Randbedingung () mit dem Namen Bottom.
- Setzen Sie den Schritt auf Initial, und wählen Sie Displacement/Rotation. Klicken Sie auf Continue.

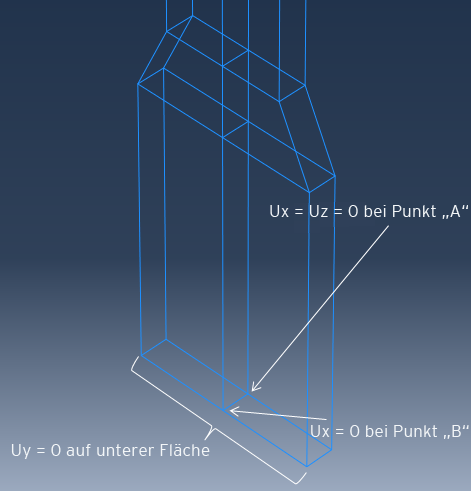

- Wählen Sie die untere Fläche des Prüfstücks (siehe Abbildung unten) als den Bereich, klicken Sie auf Done, und legen Sie die Bedingung U2 = 0 fest.
- Erstellen Sie eine zweite Randbedingung vom Typ Displacement/Rotation mit dem Namen Point_A. Wählen Sie den in der Abbildung unten mit 'A' bezeichneten Punkt aus, und legen Sie die Bedingungen U1 = 0 und U3 = 0 fest.
- Erstellen Sie eine dritte Randbedingung vom Typ Displacement/Rotation mit dem Namen Point_B. Wählen Sie den in der Abbildung unten mit 'B' bezeichneten Punkt aus, und legen Sie die Bedingung U1 = 0 fest.
