Überprüfen Sie die Ergebnisse der progressiven Ermüdungsanalyse.
Nachdem Sie die progressive Ermüdungsanalyse mit Simulation Composite Analysis abgeschlossen haben, geht es jetzt um das Anzeigen und Interpretieren der Ergebnisse. Die Anzeige von Ergebnissen aus einer progressiven Ermüdungssimulation ist der Anzeige von Ergebnissen aus einer herkömmlichen, statischen progressiven Schadensanalyse von Simulation Composite Analysis sehr ähnlich. Die Bedeutungen der lösungsabhängigen Variablen werden für Ermüdungsanalysen geändert. Die neuen Bedeutungen in der MCT-Datei werden der fertig gestellten Analyse hinzugefügt. Weitere Informationen über die einzelnen lösungsabhängigen Variablen finden Sie im Benutzerhandbuch von Simulation Composite Analysis (Progressive Ermüdungsergebnisse und Anhang C).
Nachdem der Auftrag abgeschlossen ist, starten Sie ANSYS APDL und öffnen Sie ASCA_Tutorial_4.db. Klicken Sie auf , und wählen Sie ASCA_Tutorial_4.rst. Klicken Sie zum Lesen der neuesten Ergebnisse auf .
- Da das Ergebnis von SVAR2 angezeigt werden soll, geben Sie PLNSOL,SVAR,2 in der Befehlszeile ein.
- Um die Originalgröße der Verformung anzuzeigen, klicken Sie auf . Klicken Sie im angezeigten Dialogfeld auf das Optionsfeld 1.0 (true scale), und klicken Sie auf OK.

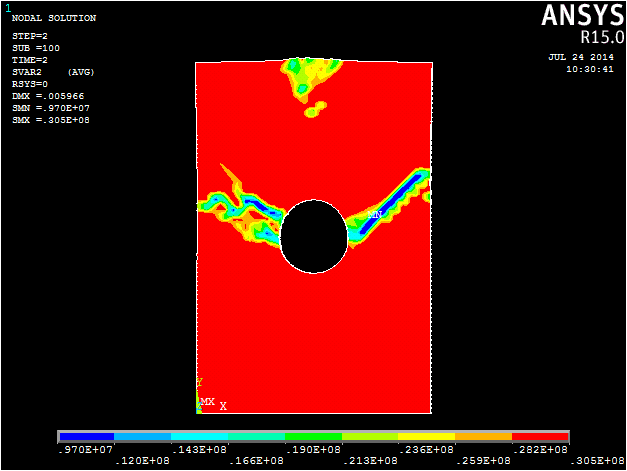

- Die Darstellung sollte in etwa der unten gezeigten Darstellung gleichen.

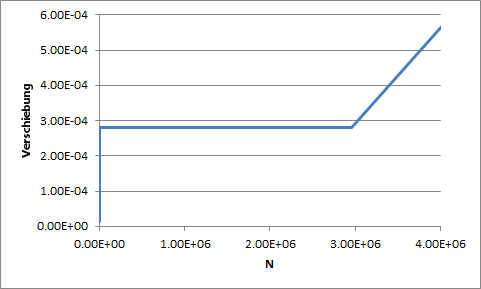

Die Darstellung von SDV2 zeigt die Zyklen bis zum Ausfall für jedes Element. So wie SVAR2 dargestellt wurde, kann auch eine Darstellung von SVAR1 erfolgen, um den Schadenszustand des Modells zu zeigen und sicherzustellen, dass ein Ausfall aufgetreten ist. Sie können auch die Knotenverschiebungen und die Zyklen bis zum Ausfall für nicht ausgefallene Bereiche des Modells verwenden, das in der Datei ASCA_Tutorial_4.txt angegeben wird, um eine Darstellung der Zyklen bis zum globalen Strukturausfall zu erstellen (siehe unten).
