Eine weitere Randbedingung wird erstellt, die eine vertikale Verschiebung entlang der Oberseite des Prüfstücks erzwingt.
Das Prüfstück wird unter der Anwendung von Verschiebungen belastet, da dies zu einem langsameren Ausfallsprozess führt als eine ähnliche Belastung mithilfe angewendeter Kräfte. Wenn eine einfache Struktur wie dieses Verbundprüfstück unter der Wirkung angewendeter Kräfte zu versagen beginnt, erfolgt der Ausfall dieser Struktur recht schnell, da sich die Last ständig erhöht, während die Tragfähigkeit der Struktur abnimmt. Mit einer durch Verschiebung gesteuerten Belastung nimmt die von der Struktur getragene Last während des Ausfalls der Struktur ab, sodass sich der Ausfall verlangsamt.
- Erstellen Sie im Formular für Last-/Randbedingungen (Loads/BCs > Displacement Constraint) einen neuen Satz mit der Bezeichnung top_disp_load.
- Klicken Sie auf die Schaltfläche Input Data, geben Sie <, 0.6 ,> in das Feld Translations ein, und klicken Sie auf OK.
- Klicken Sie auf die Schaltfläche Select Application Region, und wählen Sie alle Knoten auf der oberen Fläche des Prüfstücks aus. Fügen Sie die Knoten in der Anwendungsregion hinzu, und klicken Sie auf OK.

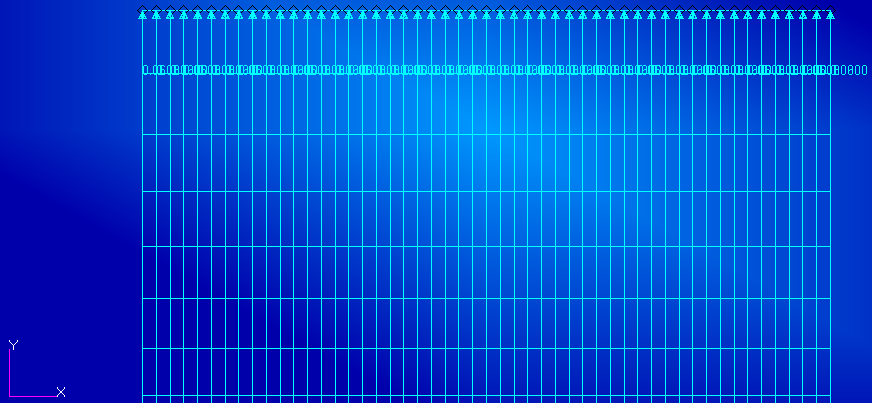

- Klicken Sie im Formular für Last-/Randbedingungen auf Apply, um den Satz zu erstellen. Das Ansichtsfenster sollte jetzt wie unten dargestellt angezeigt werden.
