Zeigen Sie die verfügbaren Schlüsselwörter für die Erstellung von Eingabedateien an.
Schlüsselwörter sind zuerst als übergeordnete und dann als nachfolgende untergeordnete Schlüsselwörter (sofern vorhanden) dargestellt. Alle Schlüsselwörter auf derselben Ebene sind nicht in einer bestimmten Reihenfolge aufgeführt. Ein Parameter in eckigen Klammern gibt an, dass ein optionaler Parameter verfügbar ist.

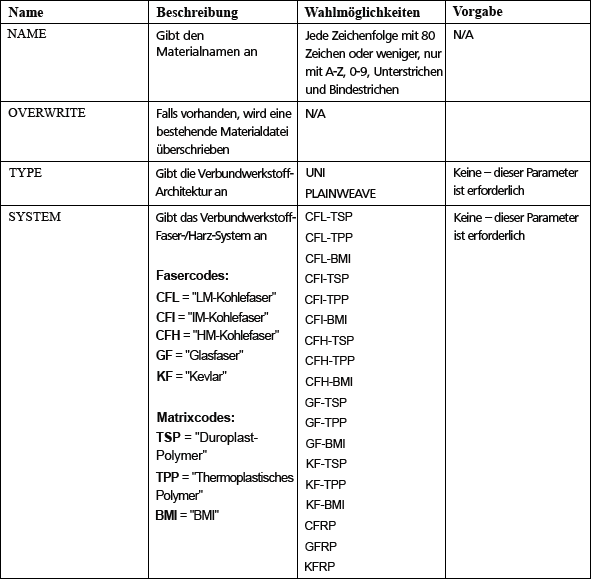

*MATERIAL
Es muss mindestens ein Schlüsselwort *MATERIAL vorhanden sein. Dieses Schlüsselwort definiert ein neues, zu lösendes Material.

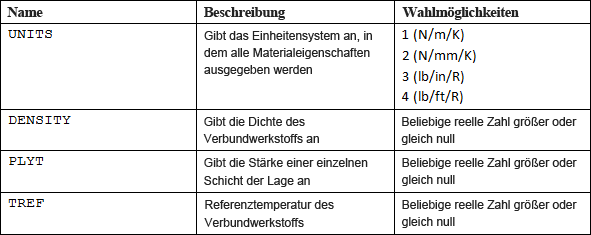

*MATERIAL UNITS, DENSITY, PLYT, TREF
Parameter
Daten
*FVF
Das Schlüsselwort *FVF ist ein untergeordnetes Element von *MATERIAL und muss vorhanden sein. Dieses Schlüsselwort liefert Informationen zum Faservolumenanteil.
*FVF FVF
Parameter
NONE
Daten

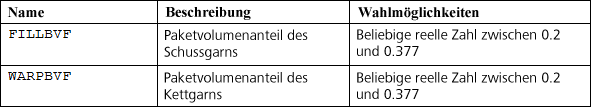

*BVF
Das Schlüsselwort *BVF ist ein untergeordnetes Element von *MATERIAL und muss für normale Gewebematerialien vorhanden sein (Anmerkung: Atlasgewebematerialien werden im Stapelverarbeitungsmodus nicht unterstützt). Dieses Schlüsselwort liefert Informationen zum Paketvolumenanteil.
*BVF FILLBVF, WARPBVF
Parameter
NONE
Daten
*DEGRADATION
Das Schlüsselwort *DEGRADATION ist ein untergeordnetes Element von *MATERIAL und muss für normale Gewebematerialien vorhanden sein. Dieses Schlüsselwort liefert Informationen zum Verhältnis von ausgefallener Steifheit und ursprünglicher Steifheit der Matrix- und Faserkonstituenten.

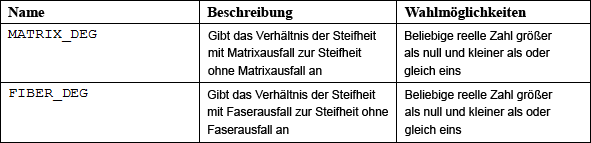

*DEGRADATION MATRIX_DEG, FIBER_DEG
Parameter
NONE
Daten
*ENVIRONMENT
Das Schlüsselwort *ENVIRONMENT ist ein untergeordnetes Element von *MATERIAL. Mindestens ein Schlüsselwort *ENVIRONMENT muss für jedes *MATERIAL angegeben werden. Mit diesem Schlüsselwort beginnt die Definition einer Umgebung mit einer Reihe von Materialeigenschaften für das aktuelle Material.

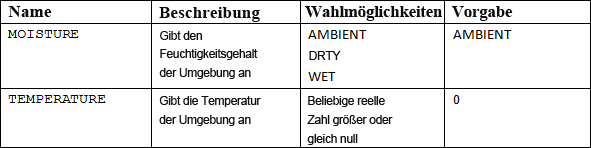

*ENVIRONMENT, MOISTURE=AMBIENT/DRY/WET, TEMPERATURE=TEMP
Parameter
Daten
NONE
*STRENGTHS

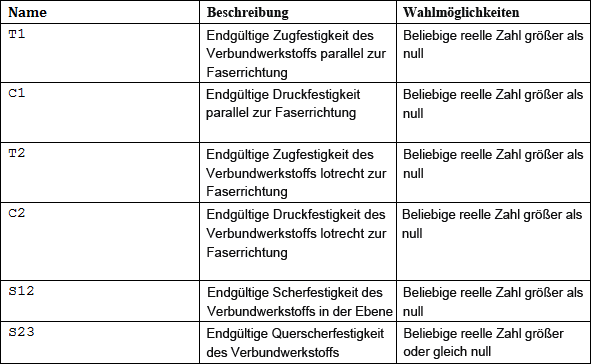

Das Schlüsselwort *STRENGTHS ist ein untergeordnetes Element von *ENVIRONMENT. Für unidirektionale Verbundwerkstoffe sind die Schlüsselwortdaten für *STRENGHTS:
*STRENGTHS T1, C1, T2, C2, S12, S23
Parameter
NONE
Daten
Für normale Gewebematerialien sind die Schlüsselwortdaten für *STRENGHTS:

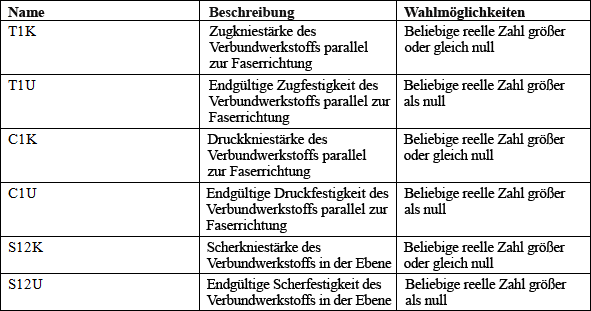

*STRENGTHS T1K, T1U, C1K, C1U, S12K, S12U
Parameter
NONE
Daten
*LAMINA
Das Schlüsselwort *LAMINA ist ein untergeordnetes Element von *ENVIRONMENT und ist erforderlich. Dieses Schlüsselwort liefert dem Ziel elastische Konstanten der Lage. Bei unidirektionalen Verbundwerkstoffen wird davon ausgegangen, dass das Material in Bezug auf die Ebene 2-3 querisotrop ist. Die Daten für *LAMINA für einen unidirektionalen Verbundwerkstoff sind:
*LAMINA E11, E22, NU12, NU23, G12, A11, A33
Bei normalen Gewebematerialien wird davon ausgegangen, dass das Material orthotrop ist. Wenn alle Materialeigenschaften bekannt sind, können sie angegeben werden. Andernfalls werden die folgenden Eigenschaften als null angegeben und durch CMM berechnet: E33, NU13, NU23, G13, G23 und A33. Die Daten für *LAMINA für ein normales Verbundgewebe sind:

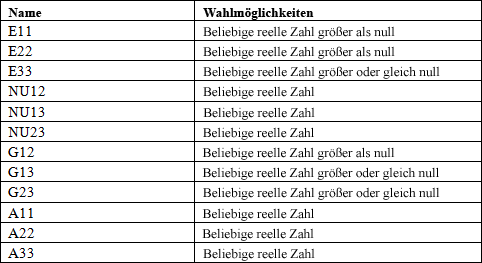

*LAMINA E11, E22, E33, NU12, NU13, NU23, G12, G13, G23, A11, A22, A33
Parameter
NONE
Daten
*FIBER

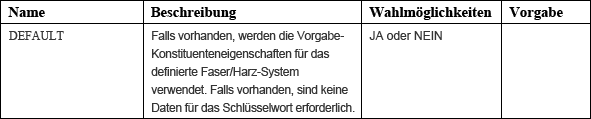

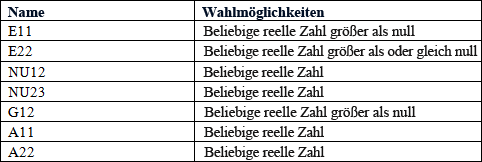

Das Schlüsselwort *FIBER ist ein untergeordnetes Element von *ENVIRONMENT und ist erforderlich. Dieses Schlüsselwort liefert die anfänglichen elastischen Konstanten der Faserkonstituente. Es wird davon ausgegangen, dass die Faser querisotrop in Bezug auf die Ebene 2-3 ist.

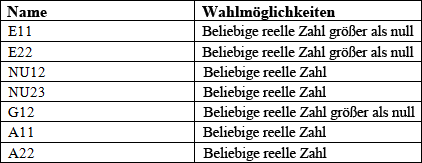

*FIBER, [DEFAULT] E11, E22, NU12, NU23, G12, A11, A33
Parameter
Daten
*MATRIX
Das Schlüsselwort *MATRIX ist ein untergeordnetes Element von *ENVIRONMENT und ist erforderlich. Dieses Schlüsselwort liefert die anfänglichen elastischen Konstanten der Matrixkonstituente.

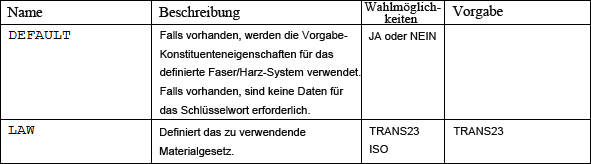

*MATRIX, [DEFAULT], [LAW=TRANS23/ISO] E11, E22, NU12, NU23, G12, A11, A33
Wenn LAW=ISO, sind die Daten für das Schlüsselwort *MATRIX:
*MATRIX, LAW=ISO E, NU, A
Parameter
Daten
*SOLVE
Es muss nur ein Schlüsselwort *SOLVE vorhanden sein. Dieses Schlüsselwort liefert die Einstellungen für den Berechnungs- und Ausgabenprozess.
*SOLVE, MATDIR=MATDIR MECHANICAL_MAX_ERROR, THERMAL_MAX_ERROR
Parameter
Daten
*FATIGUE
Das Schlüsselwort *FATIGUE ist ein untergeordnetes Element von *ENVIRONMENT. Mit diesem Schlüsselwort beginnt die Definition eines Materials mit den Ermüdungsdaten.
Parameter
NONE
Daten
NONE

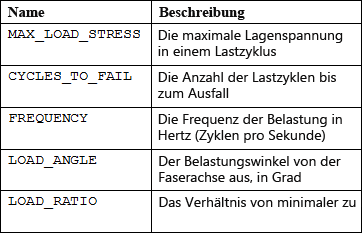

*SNDATA
Das Schlüsselwort *SNDATA ist ein untergeordnetes Element von *FATIGUE. Mit diesem Schlüsselwort beginnt die Definition der Ermüdungsdaten S-N.
Parameter
NONE
Daten
Mindestens zwei Datenzeilen an einem Belastungswinkel von 0-2° und zwei Datenzeilen an einem Belastungswinkel von 2-90° sind erforderlich, um die Optimierung durchzuführen.
