Die Eingabedatei ist jetzt erstellt und kann über eine Befehlszeile zur Analyse übermittelt werden.
Alle Parameter, die für die progressive Ermüdungsanalyse mit Simulation Composite Analysis bestimmt sind, wurden hinzugefügt. Dazu gehört die Festlegung einer Ausgangstemperatur für die Analyse, die Erstellung eines Ermüdungsbelastungsschritts und die Festlegung des Blocklastenverlaufs in der HIN-Datei.
Eine Stapeldatei mit dem Namen ansys-compan.bat, die im Lieferumfang des Produkts enthalten ist, vereinfacht die Übermittlung von Simulation Composite Analysis-Jobs. Diese Stapeldatei befindet sich im Ordner "Bin" im Simulation Composite Analysis-Verzeichnis auf Ihrem Computer. Die Verwendung dieser Stapeldatei wird im Folgenden gezeigt:
- Öffnen Sie die Befehlsshell von Autodesk Simulation Composite Analysis.
- Während der Installation des Produkts wurde auf Ihrem Desktop eine Verknüpfung zu dieser Befehlsshell installiert.
- Falls die Verknüpfung gelöscht wurde, finden Sie die Befehlsshell mit der Bezeichnung compancmd.exe im Ordner "Bin" des Simulation Composite Analysis-Verzeichnisses.
- Ändern Sie das Verzeichnis in das Verzeichnis der Eingabedatei, indem Sie Folgendes eingeben:
cd [directory address]

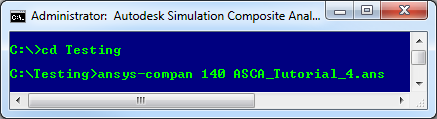

Beispiel: Wenn sich die Eingabedatei in "C:\Testing" befindet, geben Sie "cdC:\Testing" ein, wie unten gezeigt.
- Übermitteln Sie den Job durch Eingabe des folgenden Befehls:
ansys-compan 140 ASCA_Tutorial_4.ans
Im obigen Beispiel ruft ansys-compan die Stapeldatei auf, die Jobs mit der benutzerdefinierten ausführbaren ANSYS-Datei übermittelt. 140 ist die Version von ANSYS (145 und 150 sind die anderen gültigen Optionen), und ASCA_Tutorial_4.ans ist der Name der Eingabedatei.
Anmerkung: Sie müssen die Anwendung ANSYS Mechanical APDL vor der Übermittlung der Eingabedatei für die Analyse schließen.
