Definieren Sie ein lineares elastisches Material für die Lagen-Section.
Kohäsive Simulation Composite Analysis-Materialien können im selben Modell zusammen mit standardmäßigen (lagenbasierten) Simulation Composite Analysis-Materialien verwendet werden. Tatsächlich ist die Fähigkeit des Werkzeugs, auf robuste Weise Lösungen für Analysen mit intralaminaren (Faser- und Matrixschaden) und interlaminaren Schäden (Delamination) zu ermitteln, einer seiner wichtigsten Vorteile. Da der Schwerpunkt dieser Übungslektion auf der Präsentation der kohäsiven Funktionalität von Simulation Composite Analysis liegt, wird die Reaktion des Lagenmaterials linear elastisch sein (z. B. Ausfall ist in den Lagen nicht zugelassen). Eine Demonstration der lagenbasierten Fähigkeiten finden Sie in Übungslektion 1.
Die Materialeigenschaften für das lineare elastische Lagenmaterial sind unten angegeben. Dieses Material wird zum Definieren der Lagen-Section, nicht der kohäsiven Section, verwendet.
E = 1.0E+15 Pa
v = 0.25
- Um dieses Material zu erstellen, klicken Sie auf Main Menu > Preprocessor > Material Props > Material Models.
- Wählen Sie Structural > Linear > Elastic > Isotropic aus der Liste der verfügbaren Materialmodelle.

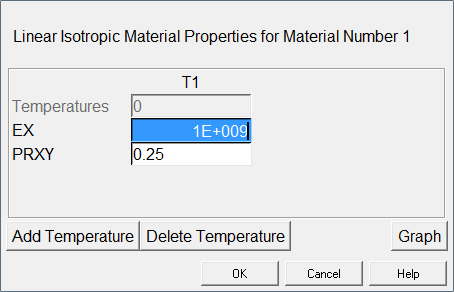

- Geben Sie die oben aufgelisteten Eigenschaften ein, und klicken Sie auf OK. Schließen Sie das Dialogfeld Define Material Model Behavior. Anmerkung: Da Sie mit den Bemaßungen Newton und Millimeter arbeiten, sollte 1.0E+15 Pa als 1.0E+9 MPa eingegeben werden.
