Ändern Sie die Zeitschrittparameter, um Simulation Composite Analysis optimal zu nutzen.
Simulation Composite Analysis verbessert die Gesamtkonvergenzrate und Stabilität von progressiven Ausfallsimulationen von Verbundstrukturen erheblich. Um jedoch optimal von den besseren Konvergenzeigenschaften zu profitieren, müssen Sie einige der Vorgabeeinstellungen für den von Abaqus/Standard verwendeten nichtlinearen Lösungsvorgang ändern. In diesem Abschnitt wird die Verwendung von Abaqus/CAE zur Durchführung der empfohlenen Änderungen behandelt. Die Informationen in diesem Abschnitt gelten nicht für Abaqus/Explicit.
Es wird empfohlen, dass Sie die gewünschten Zeitschrittparameter für die progressive Versagensanalyse angeben. Da die Verwendung dieses Produkts eine robustere Konvergenz bietet, wird davon ausgegangen, dass die progressive Versagensanalyse weit weniger Zeitschrittreduzierungen (oder -kürzungen) erfordert als ohne die Verwendung dieser Software. Diese Tatsache kann Ihre Auswahl der Zeitschrittparameter beeinflussen. Diese Parameter können auf der Registerkarte Incrementation im Dialogfeld Edit Step angegeben werden, wie unten gezeigt. Es stehen vier Einstellungsoptionen zur Verfügung, die geändert werden können: die maximal zulässige Anzahl von Zeitschritten, der Wert des anfänglichen Zeitschritts, der minimal zulässige Wert für einen Zeitschritt und der maximal zulässige Wert für einen Zeitschritt.
Für Analysen mit kohäsiven Materialien in Simulation Composite Analysis sollten die Extrapolationsparameter auf Keine festgelegt werden. Dies können Sie auf der Registerkarte Other im Dialogfeld Edit Step durchführen.

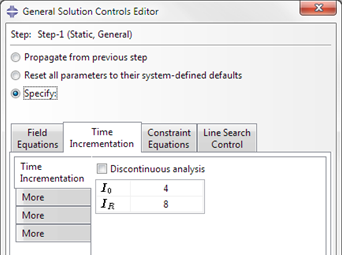

Sie sollten außerdem einige der Vorgabeeinstellungen ändern, die den von Abaqus/Standard durchgeführten nichtlinearen Lösungsvorgang steuern. Diese Steuerparameter der nichtlinearen Lösung lassen sich im Dialogfeld General Solution Controls Editor ändern. Der Zugriff auf das Dialogfeld erfolgt über das Modul Schritt, indem Sie auf der Hauptwerkzeugleiste auf klicken. Das Dialogfeld General Solution Controls Editor wird unten mit der ausgewählten Registerkarte Time Integration gezeigt. Es werden zwei Parameter mit ihren Vorgabewerten gezeigt (Io =4 und IR =8). Diese beiden Parameter müssen auf den gleichen großen Wert festgelegt werden, z. B. 1000 (z. B. Io =1000 und IR =1000).
Nachdem Sie die Werte Io und IR angegeben haben, klicken Sie auf die erste der drei Registerkarten mit der Bezeichnung 'more'. In der angezeigten Liste der Parameter sollten die Werte IP ,IC , IL und IS alle auf 1000 festgelegt sein, und der Wert I T sollte auf 10 festgelegt werden. Die wesentlich höheren Werte Io, IR, IP, IC, IL und IS stellen sicher, dass Abaqus/Standard die optimierten Konvergenzeigenschaften von Simulation Composite Analysis voll nutzen kann. Eine vollständige Beschreibung der Auswirkungen, die Simulation Composite Analysis auf das Konvergenzverhalten der Finite-Element-Berechnung hat, finden Sie im Theoriehandbuch im Abschnitt Konvergenzfragen bei progressiven Versagensanalysen.
Kontakt und fehlerhafte Ausfälle
Wenn der Kontakt in eine Simulation Composite Analysis-Analyse eingebunden ist, produzieren die obigen Lösungssteuerelemente möglicherweise fehlerhafte Ausfallprognosen, wenn der Kontakt anfänglich festgelegt wird. Deshalb wird empfohlen, dass der erste Kontakt in einem separaten Schritt hergestellt wird, der nicht die oben genannten Lösungssteuerelemente umfasst.
