Hinzufügen nichtlinearer Daten

In diesem Fall werden die gleichen Ultramid 8233G HS-Materialdaten verwendet wie in Übungslektion 1.

1. Klicken Sie auf Material > Hinzufügen > Nichtlineares Material hinzufügen.
2. Kopieren und fügen Sie die Daten unten [1] in das Dialogfeld Nichtlineares Material hinzufügen ein. Diese Daten werden außerdem in einer Textdatei (Ultramid8233GHSNLData.txt) mit den Eingabedateien bereitgestellt.

   Spannung (MPa)	Dehnung (mm/mm)	Winkel (°)	Temperatur (°C)
   0	0	0	21.5
   5.91097	0.000283	0	21.5
   10.0302	0.00056	0	21.5
   15.7613	0.000975	0	21.5
   20.4176	0.00132	0	21.5
   25.2536	0.0016	0	21.5
   30.4467	0.00208	0	21.5
   35.1031	0.002425	0	21.5
   41.0129	0.002907	0	21.5
   45.848	0.003319	0	21.5
   50.3249	0.00373	0	21.5
   55.8763	0.004211	0	21.5
   60.5315	0.004755	0	21.5
   65.903	0.005368	0	21.5
   70.737	0.00598	0	21.5
   75.5709	0.006591	0	21.5
   80.9412	0.007403	0	21.5
   86.1323	0.008215	0	21.5
   90.6068	0.009024	0	21.5
   95.618	0.009968	0	21.5
   100.449	0.01111	0	21.5
   105.637	0.012386	0	21.5
   109.928	0.013992	0	21.5
   114.754	0.015931	0	21.5
   119.037	0.018731	0	21.5
   0	0	90	21.5
   8.19867	0.001446	90	21.5
   12.4015	0.00231	90	21.5
   16.5353	0.003174	90	21.5
   20.5317	0.004319	90	21.5
   24.3903	0.005464	90	21.5
   28.456	0.007172	90	21.5
   31.9019	0.009159	90	21.5
   35.7612	0.011148	90	21.5
   39.8286	0.014827	90	21.5
   43.2077	0.019347	90	21.5
   46.3111	0.023584	90	21.5
   48.5206	0.029789	90	21.5
   51.4897	0.038248	90	21.5
   53.9112	0.050929	90	21.5
   54.9645	0.075145	90	21.5

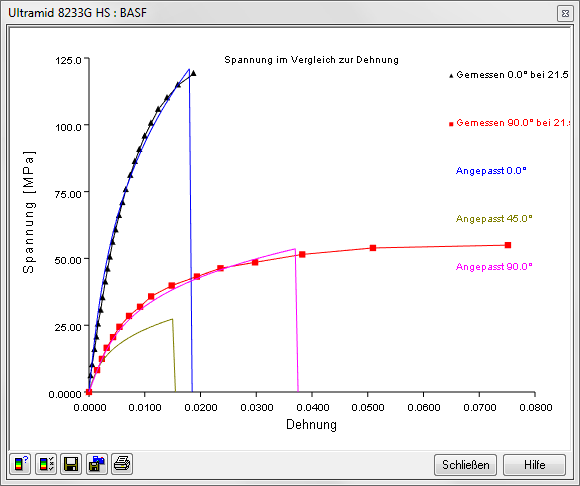

3. Stellen Sie sicher, dass die entsprechenden Einheiten ausgewählt sind, und klicken Sie auf Profil darstellen, um die nichtlinearen Spannungs-/Dehnungsdaten anzuzeigen.



4. Klicken Sie auf Schließen und dann auf Fertig.
