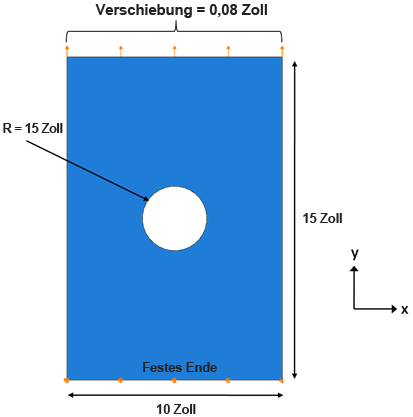

Das Problem besteht aus einer flachen Verbundplatte mit einer Aussparung in der Mitte, die festen Randbedingungen an einem Ende und einer Verschiebung mit kontrollierter Belastung von 0.08" (0.53 % der Plattenlänge) am anderen Ende unterliegt. Die Platte besteht aus IM7/8552, das Layup ist [0/±45/90]s und die Dicke der Schicht beträgt 0.005" mit einer resultierenden Plattendicke 0.04". Die Ausgangszahlgröße des Netzes ist 0.2 und es werden geschichtete 8-Knoten-Volumenkörperschalenelemente (SOLSH190) verwendet. Die Bemaßungen, Randbedingungen und Lasten werden unten gezeigt. Nachdem Sie das Modell erstellt haben und die Finite-Element-Analyse abgeschlossen ist, werden die Schritte zum Anzeigen und Interpretieren der Ergebnisse bereitgestellt.
Wenn Sie nur daran interessiert sind, zu lernen, wie man die Ergebnisse aus Simulation Composite Analysis interpretiert, können Sie eine ANSYS-Eingabedatei (ASCA_Tutorial_3_ANSYS.ans) herunterladen und zur Generierung einer ANSYS-Ergebnisdatei (*.rst) verwenden. Stellen Sie vor dem Übermitteln der Datei zur Analyse sicher, dass die Material-ID-Werte in der Eingabedatei mit der Material-ID für IM7_8552 auf Ihrer Arbeitsstation übereinstimmen. Die Material-ID für IM7_8552 kann bestimmt werden, indem Sie IM7_8552 im Simulation Composite Analysis-Plugin in ANSYS auswählen, wie später in diesem Lernprogramm beschrieben (Erstellen eines Benutzermaterials mit Simulation Composite Analysis).
Im folgenden Lernprogramm werden die elementaren Modellierungsdetails ausgelassen. Es wird davon ausgegangen, dass Sie bereits über Erfahrung in der ANSYS Mechanical-Umgebung verfügen. Beispiel: Es wird davon ausgegangen, dass Sie wissen, wie man einen Befehls in die Befehlszeile eingibt, d. h., wenn Sie eine Anweisung zur Eingabe von Text in eine Befehlszeile erhalten, werden die Anweisungen zur Durchführung dieser Aufgabe weggelassen. Sollten Sie mit der ANSYS-Benutzeroberfläche nicht vertraut sein, dann finden Sie vor dem Ausführen dieses Lernprogramms in der Dokumentation zu ANSYS diesbezügliche Informationen.
