Prognostizieren Sie die Lebensdauer einer Verbundstruktur.
Wie bei allen Algorithmen für die Ermüdungsberechnung müssen Kenntnisse des Belastungsverlaufs bereitgestellt werden, um präzise die Dauerfestigkeit eines Verbundmaterials vorherzusagen. Im Gegensatz zu vielen Algorithmen für die Ermüdungsberechnung sind auch Kenntnisse des Zeitverlaufs erforderlich, wenn die Dauerfestigkeit von Verbundmaterial-Strukturen prognostiziert werden soll. Um die Spezifikation des Belastungsverlaufs mit der Ermüdungsfunktion zu erleichtern, benötigt Simulation Composite Analysis eine HIN-Datei zur Beschreibung des Analyseschritts und Belastungsverlaufs für die Ermüdungsbelastung.
Zusätzlich zu den zahlreichen Schlüsselwörtern, die von der HIN-Datei unterstützt werden, wurde das Schlüsselwort *FATIGUE hinzugefügt. Damit können Sie die erforderlichen Informationen zur Ausführung einer Ermüdungsberechnung festlegen, wie in der folgenden Abbildung gezeigt:
*FATIGUE, STEP=FATIGUE_STEP *BLOCK, REPEATS=NUM_REPEATS P1/Pmax , t1 P2/Pmax , t2 Pn/Pmax , tn
Das Schlüsselwort *FATIGUE gibt an, dass die Definition eines Ermüdungsbelastungsverlaufs folgt, und dass der Belastungsverlauf im Analyseschritt FATIGUE_STEP vorgegeben ist. Wenn der Parameter STEP im Schlüsselwort *FATIGUE fehlt, wird davon ausgegangen, dass der Ermüdungsschritt 2 ist. Mithilfe des Schlüsselworts STEP können Sie mehrere statische Schritte ausführen, bevor in einem späteren Schritt eine Ermüdungsberechnung ausgeführt wird.
Das Schlüsselwort *BLOCK liefert Informationen über den vorgegebenen Belastungsblock. Der Block ist die Grundlage jedes Belastungsverlaufs. Der Parameter REPEATS gibt an, wie oft dieser Block im Belastungsverlauf angewendet wird, und ob dieser Wert vorgabemäßig 1 beträgt, wenn der Parameter weggelassen wird. Direkt nach dem Schlüsselwort *BLOCK folgen eine Reihe von Last- und Zeitstempeln. Jede Zeile enthält die Daten für die maximale Last im ersten Schritt für die Ermüdungsberechnung und die entsprechende Zeit im Belastungsverlauf. Die Datenzeile kann so oft wiederholt werden wie erforderlich, bis der Belastungsverlauf für diesen Block geschlossen wurde (d. h., der gleiche Lastwert wurde erreicht und der Belastungsverlauf des Blocks kann wiederholt werden). Das Schlüsselwort *BLOCK kann beliebig oft wiederholt werden, um den gesamten Belastungsverlauf vollständig zu definieren.

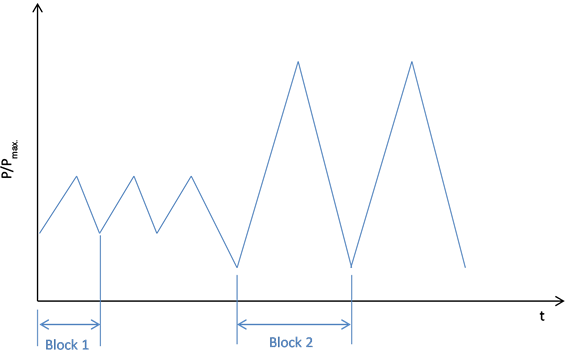

Im folgenden Beispiel ist ein Belastungsverlauf mit den entsprechenden Schlüsselwörtern angegeben:
Das entsprechende Schlüsselwort wird nun wie folgt aussehen:
*FATIGUE, STEP=2 *BLOCK, REPEATS=3 0.1, 0.0 0.3, 0.01 0.1, 0.013 *BLOCK, REPEATS=2 0.05, 0.015 1.0, 0.025 0.05, 0.035
