Erstellen Sie eine zweite Randbedingung, die eine vertikale Verschiebung entlang der oberen Fläche der Platte festlegt.
- Doppelklicken Sie auf das Symbol
in der Baumstruktur des Modells, oder wählen Sie in der Hauptwerkzeugleiste. Das Dialogfeld Create Boundary Condition wird angezeigt. - Benennen Sie die Randbedingung TopLoad, und wählen Sie Displacement/Rotation in der Liste Types for Selected Step. Klicken Sie auf Continue.

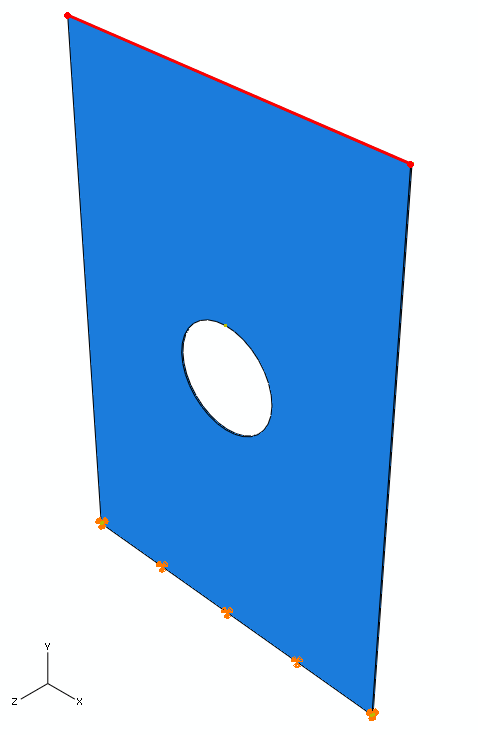

- Wählen Sie die obere Fläche der Platte aus dem Ansichtsfenster des Bereichs für die Randbedingung, wie unten gezeigt. Vergewissern Sie sich, dass Sie die obere Fläche statt einer der Kanten der oberen Fläche auswählen. Klicken Sie auf die Schaltfläche Done im Ansichtsfenster. Das Dialogfeld Edit Boundary Condition wird angezeigt.
- Geben Sie einen Wert von 0.08 in das Feld U2 ein, und klicken Sie auf OK.
