Überprüfen Sie die Ergebnisse der Analyse.
Simulation Composite Analysis generiert mehrere Zustandsvariablenausgaben, die in der Ausgabendatenbankdatei gespeichert werden. In diesem Schritt werden diese Variablen untersucht und erläutert.
- Nachdem der Auftrag abgeschlossen wurde, klicken Sie in der Hauptsymbolleiste auf , und öffnen Sie ASCA_Tutorial_3_xs.odb. Dadurch öffnen Sie die Ausgabedatenbankdatei und wechseln in das Modul Visualization. Die nicht deformierte Platte wird im Ansichtsfenster angezeigt.
- Die Zustandsvariable SDV2 zeigt den Matrix-Fehlerindex an. Diese Variable gibt an, wie knapp die Matrix vor dem Ausfall steht, der auftritt, wenn SDV2 größer oder gleich 1 ist. Um diese Variable zu plotten, wählen Sie in der Hauptsymbolleiste. Das Feld Dialogfeld Field Output wird angezeigt. Wählen Sie aus der Liste Output Variables die Variable SDV2. Klicken Sie auf OK.
- Wählen Sie Contour im angezeigten Feld Select Plot State. Klicken Sie auf OK.

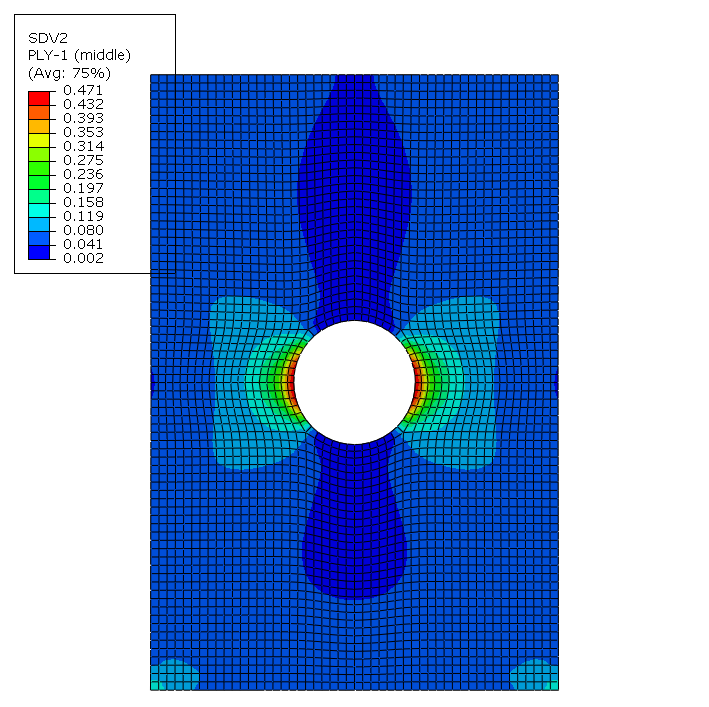

- Passen Sie den Deformation Scale Factor an, indem Sie in der Hauptsymbolleiste auswählen und den Wert 1 in Deformation Scale Factor im Dialogfeld Common Plot Options eingeben. Klicken Sie auf OK. Das Diagramm sollte in etwa jenem in der Abbildung unten entsprechen.
Um den maximalen Matrix-Fehlerindex in allen Lagen anzuzeigen, können Sie Hüllendiagramme verwenden. Hüllendiagramme zeigen die maximalen oder minimalen Werte für den Integrationspunkt in allen Abschnittspunkten jedes Elements an.
- Um ein Hüllendiagramm zu erstellen, wählen Sie in der Hauptsymbolleiste die Option . Wählen Sie die Option Envelope im Feld Categories, und klicken Sie auf Apply. Das Diagramm sollte in etwa jenem in der Abbildung unten entsprechen.
Der maximale Matrix-Fehlerindex beträgt 2.226, was bedeutet, dass in mindestens einer Verbundlage Matrixausfälle prognostiziert werden.
- Der Schritt, in dem der Matrix-Fehler als Erstes auftritt, kann bestimmt werden, indem die Ergebnisse aus den Zwischenlastschritten betrachtet werden. Wählen Sie in der Hauptsymbolleiste. Eine Liste der einzelnen Inkremente im Schritt wird angezeigt. Als Alternative verwenden Sie die Schrittsteuerelemente
in der Symbolleiste. - Gehen Sie beginnend bei Schrittzeit = 0.000 die Schritte durch, und beobachten Sie dabei das Ansichtsfenster, um festzustellen, wann der Matrixfehler auftritt (sobald der maximale SDV2-Wert 1 oder höher erreicht). Der Matrix-Fehler tritt zwischen Schrittzeit 0.65 und 0.7 auf.
- Um zu bestimmen, in welchen Verbundlagen Matrixfehler vorliegen, klicken Sie auf Plies im Dialogfeld Section Points und sehen sich die Fehlerverteilung in jeder Verbundlage an. Beachten Sie, dass Verbundlagen mit der gleichen Ausrichtung eine identische Fehlerindex-Verteilung aufweisen, da die Lage symmetrisch ist. Ply-2 und Ply-7 haben beispielsweise die gleiche Fehlerindex-Verteilung.
Alle Verbundlagen außer 1 und 8 weisen einen Matrix-Fehler auf. Für Verbundlagen 1 und 8 wird kein Matrix-Fehler vorhergesagt, da deren Fasern in der Belastungsrichtung liegen. Die steifen Fasern verhindern, dass die Dehnung in Verbundlagen 1 und 8 kritische Ausmaße erreicht. Das Inkrement, in dem der Matrix-Fehler als Erstes auftritt, kann bestimmt werden, indem die Ergebnisse aus den Zwischenlastschritten betrachtet werden.
- Wechseln Sie zum Hüllendiagramm zurück, und plotten Sie das letzte Bild (Schrittzeit = 1.00).

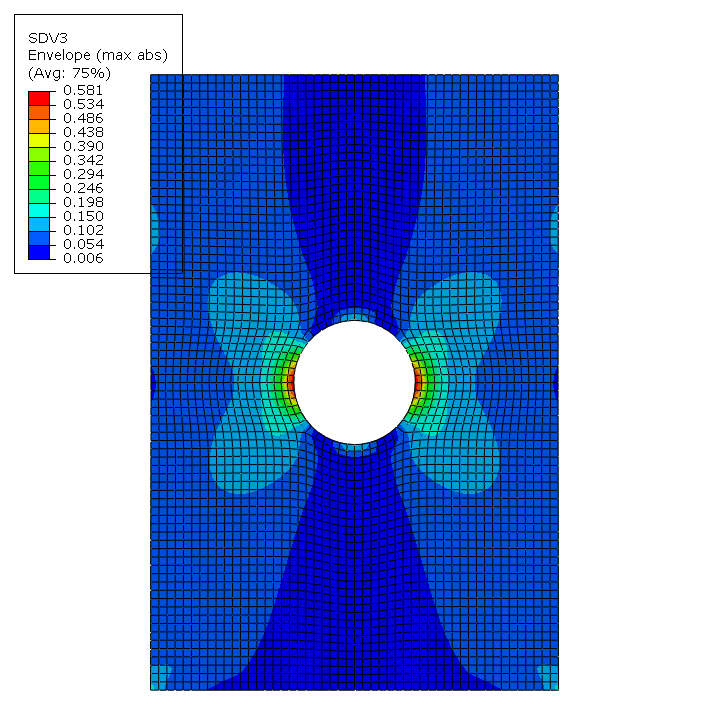

- Klicken Sie in der Hauptsymbolleiste auf , und plotten Sie SDV3. SDV3 stellt den Faserfehlerindex dar und ist ein Hinweis darauf, wie knapp die Faser vor dem Ausfall steht. Der Faserfehler tritt auf, wenn der Wert von SDV3 größer oder gleich 1 ist. Das Diagramm sollte in etwa jenem in der Abbildung unten entsprechen.
Da der maximale SDV3-Wert in allen Verbundlagen unter 1 liegt, wird kein Faserfehler vorhergesagt.
