Ordnen Sie die Ergebnisse des Moldflow-Modells dem Berechnungsmodell zu.
- Klicken Sie auf .
- Klicken Sie auf . Dadurch wird die Konturdarstellung des Faserausrichtungstensors auf der Modellgeometrie angezeigt.
Beim Vergleichen der Darstellungen der Faserausrichtungen für die beiden Modelle könnten Sie zu dem Schluss kommen, dass das Netz des Berechnungsmodells zu grob ist. Wenn dies der Fall ist, können Sie die Geometrie mithilfe von Abaqus neu vernetzen und das Modell mit dem verfeinerten Netz erneut importieren.

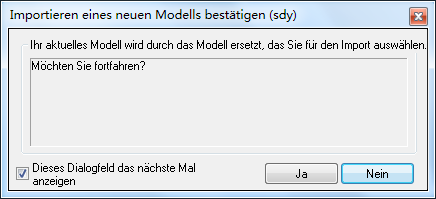

Um das Modell erneut zu importieren, klicken Sie auf . Es wird folgende Warnmeldung angezeigt.
Nach dem Klicken auf "Ja" können Sie mit der Auswahl des verfeinerten Modells für den Import fortfahren.
Anmerkung: Nach dem Importieren des neuen Modells müssen Sie die Ergebnisse erneut zuordnen.
