Charakterisieren eines Benutzermaterials mit Composite Material Manager

Eine eindeutige Materialcharakterisierung muss für jedes Material ausgeführt werden, das mit Simulation Composite Analysis verwendet wird.

Ein eigenständiges Programm mit grafischer Benutzeroberfläche namens Composite Material Manager wird mit Simulation Composite Analysis installiert. Composite Material Manager dient zur Charakterisierung von Verbundmaterialien zur Verwendung mit der Software. In diesem Abschnitt werden die Schritte zum Erstellen eines neuen Verbundmaterials mit Material Manager beschrieben.

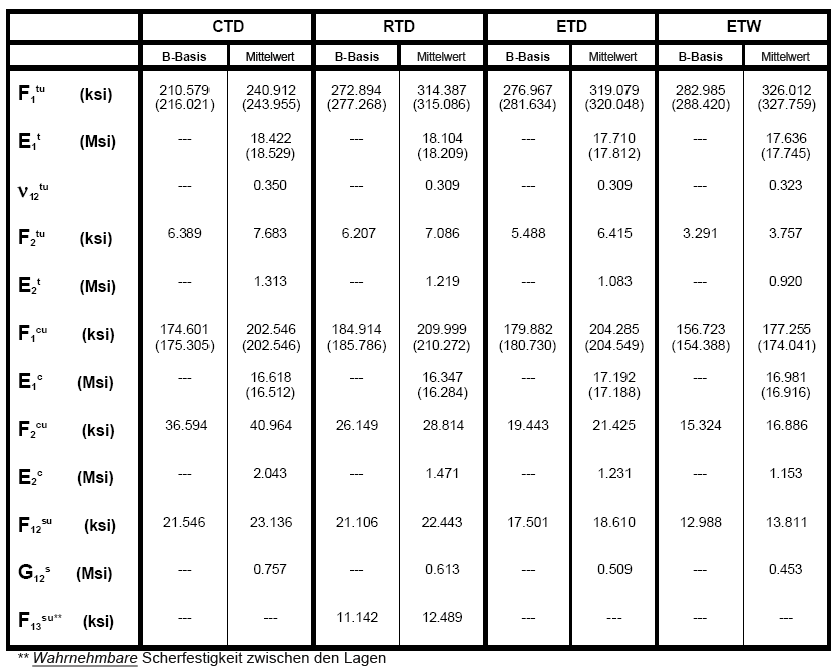

Die Eigenschaften [2] für das Material in diesem Lernprogramm, T700/2510, sind in der Tabelle unten gezeigt. Wir vergleichen OHT-Daten bei 75° F, sodass es sinnvoll ist, die RTD-Eigenschaften zu verwenden. Da die Platte außerdem unter Spannung belastet wird, sollten Sie die Zugmodule für die Charakterisierung des Materials verwenden.

In Datenblättern fehlen häufig einige Eigenschaften, die für Simulation Composite Analysis erforderlich sind. In diesem Fall fehlen die Quelldaten der zwischenlagigen Steifheit (ν₂₃ oder G₂₃) und zwischenlagigen Festigkeit (S₂₃). S₂₃ ist nicht erforderlich, sollte jedoch in Analysen einbezogen werden, in denen bedeutende zwischenlagige Spannungen vorhanden sind. Wenn Eigenschaften fehlen, sollten diese basierend auf ähnlichen Materialien und mit geeignetem technischem Urteilsvermögen geschätzt werden. Herkömmliche Werte [3,4] für ν₂₃ und S₂₃ für unidirektionale Kohlenstoff/Epoxid-Materialien sind 0.4 und 7.25 ksi.

Da der Simulation Composite Analysis-Algorithmus die Spannungen auf Lagenebene in Faser- und Matrixspannungen dekomprimiert, müssen die Faser- und Matrixsteifheiten ebenfalls angegeben werden. Genaue Faser- und Matrixeigenschaften sind nicht so wichtig wie genaue Lageneigenschaften, da diese schrittweise verfeinert werden, um mit dem angegebenen Lagen- und Volumenanteil übereinzustimmen. Im Idealfall sollten die Eigenschaften für die Faser und Matrix bekannt sein und eingegeben werden. Die Eigenschaften sind jedoch meist nicht bekannt, und die Vorgabeeigenschaften sollten eingegeben werden. Composite Material Manager wird automatisch mit den Faser- und Matrixwerten für Kohlenstoff/Epoxid- und Glas/Epoxid-Materialien aufgefüllt.

1. Öffnen Sie die Composite Material Manager-Benutzeroberfläche, und wählen Sie File > New > Unidirectional.
2. Geben Sie den Namen des Materials als Tutorial_1 ein.
3. Wählen Sie lb/in/R als Einheitensystem, Carbon Low als Fasertyp und Thermoplastic Polymer als Matrixtyp, und geben Sie den Faservolumenanteil 0.55 ein.

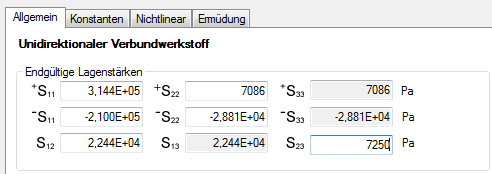

4. Füllen Sie die Registerkarte General aus, indem Sie die in der obigen Tabelle aufgeführten RTD-Mittellagenstärken eingeben. Es ist nicht erforderlich, die Druckfestigkeiten mit einem Bindestrich (-) einzugeben. Die Benutzeroberfläche sollte wie unten dargestellt angezeigt werden.

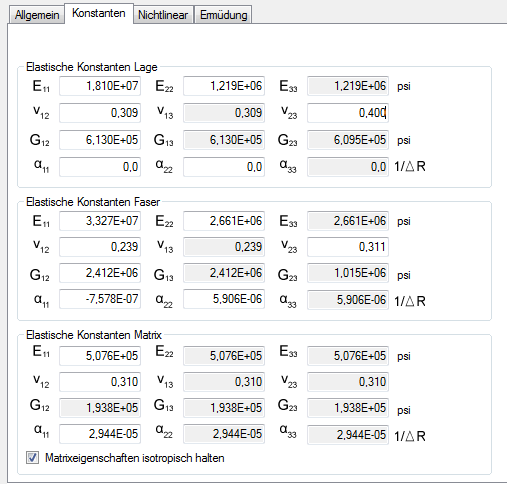

5. Füllen Sie die Registerkarte Constants aus, indem Sie die in der obigen Tabelle aufgeführten RTD-Mittelzuglagensteifheiten eingeben. Klicken Sie auf die Schaltfläche Apply Material Type Characteristics zum Anwenden der vorgegebenen Kohlenstoff/Epoxid-Faser- und Matrixsteifheiten. Die Benutzeroberfläche sollte wie unten dargestellt angezeigt werden.
6. Wählen Sie File > Save As, und klicken Sie dann bei Aufforderung zum Optimieren des Materials auf OK. Speichern Sie das Material in das vorgegebene Verzeichnis.
7. Nachdem Sie das Material gespeichert haben, werden die konvergierten Eigenschaften in Composite Material Manager angezeigt.
