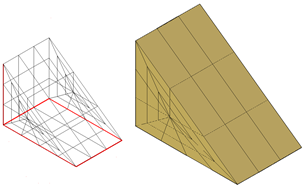

Erstellen Sie einen Netzkeil mit rechteckigen oder quadratischen Flächen.
Die Basis des Keils wird parallel zur XY-Ebene des aktuellen BKS gezeichnet, wobei sich die schräge Keilfläche gegenüber der ersten Ecke befindet. Die Höhe des Keils ist parallel zur Z-Achse.
Sie können die vorgegebene Anzahl von Unterteilungen für einen Netzkeil über das Dialogfeld Netzgrundkörper-Optionen einstellen.
Nachdem Sie einen Netz-Grundkörper erstellt haben, kann der aktuelle Glättungsgrad des Objekts geändert werden.
Optionen für die Erstellung eines Netzkeils
Die Option Keil des Befehls NETZ bietet mehrere Methoden zum Festlegen von Größe und Drehung der Netzkeile, die Sie erstellen
- Erstellen Sie einen Keils mit Seiten gleicher Länge. Verwenden Sie dafür die Option Keil.
- Geben Sie die Drehung an. Sie können die Optionen Würfel und Länge zum Festlegen der Drehung des Netzkeils in der XY-Ebene verwenden.
- Gehen Sie vom Mittelpunkt aus. Verwenden Sie dafür die Option Mittelpunkt.
