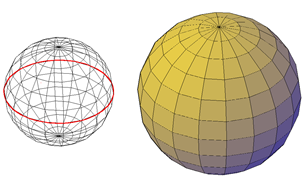

Erstellen Sie eine Netzkugel mit einer der folgenden Methoden.
Wenn Sie mit dem Mittelpunkt beginnen, verläuft die Mittelachse der Netzkugel parallel zur Z-Achse des aktuellen Benutzerkoordinatensystems (BKS).
Sie können die vorgegebene Anzahl von Unterteilungen für eine Netzkugel über das Dialogfeld Netzgrundkörper-Optionen einstellen.
Nachdem Sie einen Netz-Grundkörper erstellt haben, kann der aktuelle Glättungsgrad des Objekts geändert werden.
Optionen zum Erstellen einer Netzkugel
Die Option Kugel des Befehls NETZ bietet mehrere Methoden zum Festlegen der Größe der Netzkugeln, die Sie erstellen.
- Geben Sie drei Punkte an, um Größe und Ebene des Umfangs festzulegen. Verwenden Sie die Option 3P (Drei Punkte), um die Größe der Kugel an beliebiger Position im 3D-Raum festzulegen. Die drei Punkte geben außerdem die Umfangsebene an.
- Geben Sie zwei Punkte an, um Durchmesser oder Radius festzulegen. Verwenden Sie die Option 2P (Zwei Punkte), um die Größe der Kugel an beliebiger Position im 3D-Raum festzulegen. Die Ebene des Umfangs ist parallel zur XY-Ebene des BKS, und der Z-Wert hängt vom Z-Wert des ersten Punkts ab.
- Bestimmen Sie die Position als tangential zu zwei Objekten. Verwenden Sie die Option TTR (Tangente, Tangente, Radius), um zwei Punkte an zwei Objekten zu definieren. Abhängig vom Radius befindet sich die neue Kugel so nah wie möglich an den festgelegten Tangentenpunkten. Sie können Kreise, Bogen, Linien und einige 3D-Objekte als tangential bestimmen. Die Tangentenpunkte werden auf das aktuelle BKS projiziert. Die Erscheinung der Tangentialität hängt vom aktuellen Glättungsgrad ab.
