Erstellt anhand einer Polylinie eine Revisionswolke.
Finden

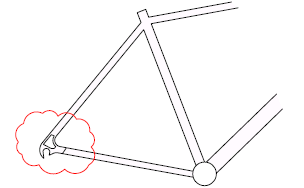

Sie können eine neue Revisionswolke erstellen, indem Sie den Mauszeiger ziehen. Außerdem können Sie ein geschlossenes Objekt, wie zum Beispiel eine Ellipse oder Polylinie, in eine Revisionswolke umwandeln. Verwenden Sie Revisionswolken, um Teile der Zeichnung, die aktuell überprüft werden, hervorzuheben.
Anmerkung: REVWOLKE speichert die zuletzt verwendete Bogenlänge in der Systemregistrierung. Dieser Wert wird mit DIMSCALE multipliziert, damit die Einheitlichkeit von Zeichnungen mit unterschiedlichen Skalierfaktoren sichergestellt wird.
Die folgenden Aufforderungen werden angezeigt:
- Bogenlänge
-
Vorgabemäßig beträgt die minimale und maximale Bogenlänge 0.5000. Die maximale Bogenlänge kann nicht größer sein als das Dreifache der minimalen Bogenlänge.
- Objekt
-
Gibt an, dass ein Objekt in eine Revisionswolke konvertiert werden soll.
- Stil
-
Gibt den Stil der Revisionswolke an.
