Erstellen von Basislinien- und Kettenbemaßungen

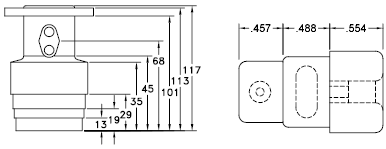

Bei Basislinienbemaßungen werden mehrere Bemaßungen von derselben Position aus gemessen. Kettenbemaßungen bestehen aus mehreren Bemaßungen, die jeweils am Endpunkt der vorangegangenen Bemaßung beginnen.

Basislinien- und Kettenbemaßungen können nur erstellt werden, wenn bereits eine Linear- oder Winkelbemaßung vorhanden ist. Für Basislinien- und Kettenbemaßungen wird vorgabemäßig zunächst die zuletzt in der aktuellen Sitzung erstellte Bemaßung verwendet.

Tipp: Nachdem Sie eine Linear- oder Winkelbemaßung ausgewählt haben, können Sie einen Endpunktgriff einer Bemaßungslinie bewegen, um über das Griffmenü auf die Befehle für Basislinien- und Kettenbemaßungen zuzugreifen.
