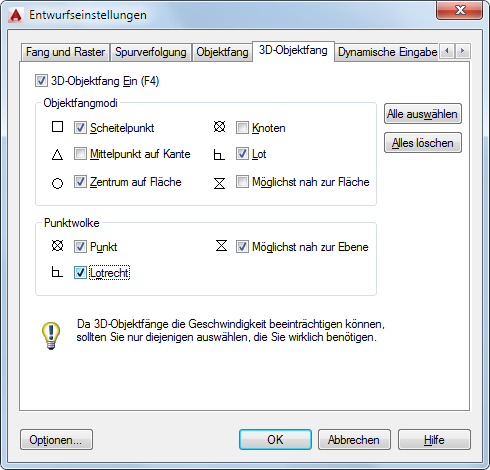

Registerkarte 3D-Objektfang (Dialogfeld Entwurfseinstellungen)

Steuert die aktuellen Einstellungen für den Objektfang für 3D-Objekte.

Mit den Einstellungen für den fortlaufenden Objektfang, auch als Ofang-Modi bezeichnet, können Sie die exakte Position eines Fangpunkts auf einem Objekt festlegen. Wenn Sie mehrere Optionen auswählen, wird unter Verwendung der ausgewählten Fangmodi der Punkt zurückgegeben, der dem Mittelpunkt der Öffnung am nächsten liegt. Drücken Sie die TABULATORTASTE, um zu den verschiedenen Optionen zu gelangen.

Liste der Optionen

3D-Objektfang Ein

Aktiviert und deaktiviert den 3D-Objektfang. Die in den 3D-Objektfangmodi ausgewählten 3D-Objektfänge sind aktiv, während der Objektfang eingeschaltet ist. (Systemvariable 3DOSMODE)

Objektfangmodi

Listet die 3D-Objektfang-Modi auf.

Scheitelpunkt

Fängt den nächsten Scheitelpunkt eines 3D-Objekts.

Mittelpunkt auf Kante

Fängt den Mittelpunkt einer Flächenkante.

Zentrum auf Fläche

Fängt den Mittelpunkt einer Fläche.

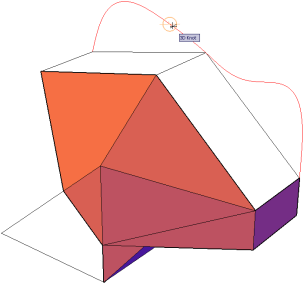

Knoten

Fängt einen Knoten auf einem Spline.

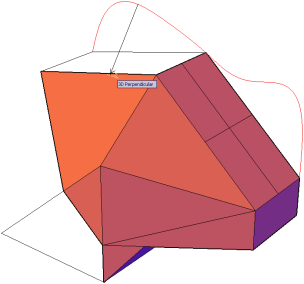

Lot

Fängt einen lotrechten Punkt auf einer Fläche.

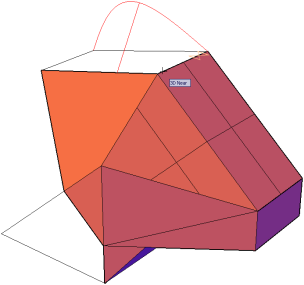

Möglichst nah zur Fläche

Fängt einen Punkt, der sich am nächsten zu einer 3D-Objekt-Fläche befindet.

Punktwolke

Aktiviert und deaktiviert den Punktwolken-Objektfang. Der Punktwolken-Objektfang ist aktiv, während der Objektfang aktiviert ist. (Systemvariable 3DOSMODE)

Punkt

Fängt einen Punkt in einer Punktwolke, unabhängig davon, ob er Segmentierungsdaten aus der ReCap-Verarbeitung enthält.

Möglichst nah zur Ebene

Fängt den nächsten Punkt auf einem planaren Segment einer Punktwolke. Wenn ein Punkt gefunden wird, der Teil eines planaren Segments ist, wird eine Verbindung zur Ebene dieses Segments hergestellt. Das planare Segment wird angezeigt, wenn Sie den Punkt erfassen, sofern die Segmenthervorhebung aktiviert ist. Erfordert Segmentierungsdaten von Autodesk ReCap.

Lot

Fängt Punkte lotrecht zu einem planaren Segment einer Punktwolke. Wenn ein Punkt gefunden wird, der zu einem planaren Segment gehört, wird von einem Punkt, der lotrecht zur Ebene dieses Segments liegt, eine Verbindung zum gefundenen Punkt hergestellt (ähnlich wie beim Objektfang lotrecht zur Fläche eines Volumenkörpers). Das planare Segment wird angezeigt, wenn Sie den Punkt erfassen, sofern die Segmenthervorhebung aktiviert ist. Erfordert Segmentierungsdaten von Autodesk ReCap.

Alle wählen

Schaltet alle 3D-Objektfangmodi ein.

Alle löschen

Schaltet alle 3D-Objektfangmodi aus.
