BKSYMBOL (Befehl)

Steuert die Sichtbarkeit, die Platzierung, das Aussehen und die Auswählbarkeit des BKS-Symbols.

Finden

Anmerkung: Standardmäßig ist die Gruppe Koordinaten im Arbeitsbereich Entwurf und Beschriftung ausgeblendet. Klicken Sie auf die Registerkarte Ansicht, klicken Sie dann mit der rechten Maustaste, und wählen Sie Gruppen anzeigen. Klicken Sie dann auf Koordinaten, um die Gruppe Koordinaten anzuzeigen. In 3D-Arbeitsbereichen (in AutoCAD LT nicht verfügbar) befindet sich die Gruppe Koordinaten auf der Registerkarte Start.

Das BKS-Symbol gibt die Position und Ausrichtung des aktuellen BKS an. Sie können das BKS-Symbol mithilfe von Griffen bedienen. Dies wird durch die Systemvariable UCSSELECTMODE gesteuert.

Anmerkung: Falls die Position des BKS-Ursprungs nicht in einem Ansichtsfenster sichtbar ist, wird das BKS-Symbol stattdessen in der unteren linken Ecke des Ansichtsfensters angezeigt.

Im Papierbereich und Modellbereich werden unterschiedliche Symbole für das Benutzerkoordinatensystem angezeigt. Im Modellbereich können Sie zwischen 2D- und 3D-Symbolanzeigestilen wählen (siehe Option Eigenschaften):

• 2D. Der Buchstabe W wird im Y-Teil des Symbols angezeigt, wenn das BKS mit dem WKS (Weltkoordinatensystem) übereinstimmt. Wenn das BKS so gedreht wird, dass die Z-Achse in einer Parallelebene zur Ansichtsebene liegt (d. h. die XY-Ebene ist für den Betrachter kantengleich), wird das 2D-BKS-Symbol durch das Symbol eines durchgebrochenen Bleistifts ersetzt.
• 3D. Ein Quadrat wird in der XY-Ebene am Ursprung angezeigt, wenn das aktuelle BKS mit dem WKS übereinstimmt und Sie das BKS von oben betrachten (positive Z-Richtung). Dieses Quadrat fehlt, wenn Sie das BKS von unten betrachten. Die Z-Achse ist durchgezogen, wenn sie von oberhalb der XY-Ebene betrachtet wird, und gestrichelt, wenn sie von unterhalb der XY-Ebene betrachtet wird.

Die folgenden Beispiele zeigen zwei 3D-BKS-Symbole im Modellbereich und ein BKS-Symbol in einem Papierbereichs-Layout.

Die folgenden Aufforderungen werden angezeigt:

Option eingeben [EIN/AUs//Keinursprung/URsprung/Wählbar/Eigenschaften]<aktuell>: Geben Sie eine Option ein, oder drücken Sie die EINGABETASTE.

Ein

Zeigt das BKS-Symbol an.

Ausgeschaltet

Blendet das BKS-Symbol aus.

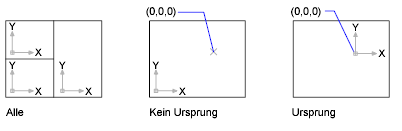

Alle

Wendet Änderungen am Symbol auf alle aktiven Ansichtsfenster an. Andernfalls bezieht sich der Befehl BKSYMBOL nur auf das aktuelle Ansichtsfenster.

Kein Ursprung

Zeigt das Symbol in der unteren linken Ecke des Ansichtsfensters an, ohne die Position des BKS-Ursprungs zu berücksichtigen.

Ursprung

Zeigt das Symbol am Ursprung (0,0,0) des aktuellen BKS an. Wenn der Ursprung außerhalb des Sichtfelds liegt, wird er in der unteren linken Ecke des Ansichtsfensters angezeigt.

Wählbar

Steuert, ob das BKS-Symbol ausgewählt und mit Griffen bedient werden kann.

Eigenschaften

Öffnet das Dialogfeld BKS-Symbol, in dem Sie den Stil, die Sichtbarkeit und die Position des BKS-Symbols steuern können.
