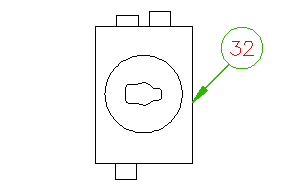

Weisen Sie über das Dialogfeld Einfügen/Bearbeiten der Hauptteilenummer eines Betriebsmittels oder jeder mehrfachen Katalogteilenummer eine Betriebsmittel- oder Detailnummer zu. Sie wird als Datenwert direkt im Block gespeichert. Um diese Artikelnummer in einer sichtbaren Beschriftung, z. B. einer Artikelnummer, anzuzeigen, verwenden Sie den Befehl Positionsnummer einfügen und wählen eine Stelle im Block aus. Die Artikelnummer des Betriebsmittels wird abgerufen, und Sie werden aufgefordert, Beginn und Ende der Führungslinie auszuwählen.
Sie werden durch Eingabeaufforderungen angewiesen, Punkte für einen optionalen Führungslinienpfeil auszuwählen. Wenn sich die Betriebsmittelnummer für das Betriebsmittel ändert, wird die Betriebsmittelnummer in der Positionsnummer automatisch aktualisiert. Sie legen während der Einrichtung der Positionsnummer die Art, Textgröße und den Pfeiltyp für die Positionsnummer fest.
Wenn ein Betriebsmittel über mehrere Artikelnummern verfügt, wird eine mehrfache Positionsnummer erstellt, die alle Artikelnummern anzeigt. Die Richtung der Positionsnummer kann beim Einfügen definiert werden.
Positionsnummern werden automatisch aktualisiert, wenn die Artikelnummern des Betriebsmittels im Bearbeitungsdialogfeld geändert werden.
Ein einzelnes Betriebsmittelnummernattribut, B_ITEM, wird in das Positionsnummernsymbol eingefügt. Sie können eine Vorlage einrichten, um beim Einfügen automatisch weitere sichtbare Attribute zur Positionsnummer hinzuzufügen. Erstellen Sie die Zeichnung mit den Attributdefinitionen, die in das Positionsnummernsymbol aufgenommen werden sollen:
\panel\wd_ptag_addattr_itemballoon.dwg.
Wenn eine vorhandene Vorlage gefunden wird, wird eine Kopie davon mit der Positionsnummer zusammengeführt. Diese Attribute werden von AutoCAD Electrical nicht aktualisiert. Verwenden Sie ATTEDIT zur Aktualisierung zusätzlicher Attribute.
