Einfügen von Drahtnummern

Verwenden Sie den Befehl Drahtnummern, um Drahtnummern für einzelne Drähte oder Drähte zeichnungsweit bzw. projektweit einzufügen.

Sie können Drähte mit sequentiellen Drahtnummern verarbeiten und markieren oder aber mit Drahtnummern, die auf der Strompfad-Startort des Drahtnetzes basieren. Wenn Drahtnummern automatisch in eine Zeichnung eingefügt werden, werden sie nicht doppelt vergeben.

AutoCAD Electrical verarbeitet Drahtnetze standardmäßig von links nach rechts und von oben nach unten. Sie können die Richtung der Drahtnummerierung im Dialogfeld Projekteigenschaften  Drahtnummern (im Projekt-Manager) ändern. Klicken Sie mit der rechten Maustaste auf den Projektnamen, und wählen Sie Eigenschaften. Klicken Sie im Dialogfeld Projekteigenschaften auf die Registerkarte Drahtnummern.)

Automatisches Einfügen von Drahtnummern

1. Falls AEGS nicht das aktive Projekt ist, klicken Sie im Projekt-Manager mit der rechten Maustaste auf AEGS und wählen Aktivieren aus.
2. Doppelklicken Sie im Projekt-Manager auf AEGS, um die Zeichnungsliste zu erweitern.
3. Doppelklicken Sie im Projekt-Manager in der Projektzeichnungsliste auf AEGS04.dwg.
4. Vergrößern Sie den oberen Teil des Drahtnetzes links in der Zeichnung.
5. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenDropdownliste Drahtnummern einfügenDrahtnummern. Finden

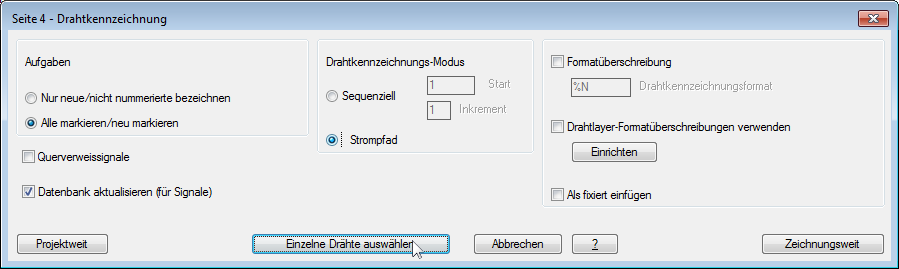

6. Klicken Sie im Dialogfeld Seite 4 - Drahtkennzeichnung auf Einzelne Drähte auswählen.

7. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen: 

    Wählen Sie das Drahtsegment zwischen den beiden Drucktastern bei Strompfad 403 (1), und klicken Sie mit der rechten Maustaste.



   Die Drahtnummer wird eingefügt.

Hinzufügen von Drahtnummern zur gesamten Zeichnung

1. Klicken Sie auf die Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenDropdownliste Drahtnummern einfügenDrahtnummern. Finden
2. Klicken Sie im Dialogfeld Seite 4 - Drahtkennzeichnung auf Zeichnungsweit.

   Jedem Segment in der Zeichnung werden Drahtnummern zugewiesen.

Projektweites Hinzufügen von Drahtnummern

1. Klicken Sie auf die Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenDropdownliste Drahtnummern einfügenDrahtnummern. Finden
2. Klicken Sie im Dialogfeld Seite 4 - Drahtkennzeichnung auf Projektweit.
3. Überprüfen Sie im Dialogfeld Drahtkennzeichnung (projektweit) die folgenden Angaben:

   Drahtkennzeichnungs-Modus:  Querverweisbasierte Betriebsmittel-Kennzeichnungen

   Aufgaben:  Alle markieren/neu markieren

   Datenbank aktualisieren (für Signale)


4. Klicken Sie auf OK.
5. Drücken Sie im Abschnitt Projektzeichnungsliste des Dialogfelds Zu verarbeitende Zeichnungen wählen die UMSCHALTTASTE, und wählen Sie die Dateien AEGS03.dwg und AEGSO04.dwg. Klicken Sie auf Verarbeiten.
6. Vergewissern Sie sich, dass AEGS03.dwg und AEGSO04.dwg als zu verarbeitende Zeichnungen aufgeführt werden, und klicken Sie auf OK.
7. Wenn Sie zum Speichern der Zeichnung aufgefordert werden, klicken Sie auf OK.

   Die Drahtnummern der ausgewählten Zeichnungen werden verarbeitet.
