Aktualisierung von Schaltschrank- oder Stromlaufplan-Betriebsmitteln

Bearbeiten Sie ein Stromlaufplan-Betriebsmittel, und aktualisieren Sie den zugehörigen Schaltschrank-Grundriss.

Nachdem einem Schaltschrank-Betriebsmittel eine Betriebsmittel-Kennzeichnung zugeordnet wurde, wird es automatisch mit dem Stromlaufplan-Betriebsmittel mit der gleichen Kennzeichnung verknüpft. Bei einer Aktualisierung des Stromlaufplan- oder des Schaltschrank-Betriebsmittels wird zur Aktualisierung des zugehörigen Betriebsmittels aufgefordert.

Navigieren zum zugehörigen Stromlaufplan-Betriebsmittel

1. Klicken Sie auf Registerkarte ProjektGruppe Weitere WerkzeugeNavigator. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Betriebsmittel-Kennzeichnung für Navigator-Verfolgung wählen (oder <EINGABETASTE> zum Eingeben):  Wählen Sie 9PB

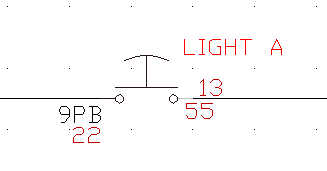

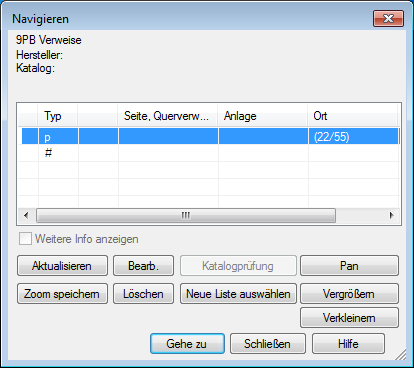

3. Doppelklicken Sie im Dialogfeld Navigieren auf das mit Typ "#" gekennzeichnete Betriebsmittel.


   Der Navigator wechselt zur Stromlaufplanzeichnung und vergrößert das Stromlaufplan-Betriebsmittel.


4. Wenn Sie zum Speichern der Zeichnung aufgefordert werden, klicken Sie auf Ja.
5. Klicken Sie im Dialogfeld Navigieren auf Bearbeiten.
6. Ändern Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten die Beschreibung in LIGHT 1, und klicken Sie auf OK.

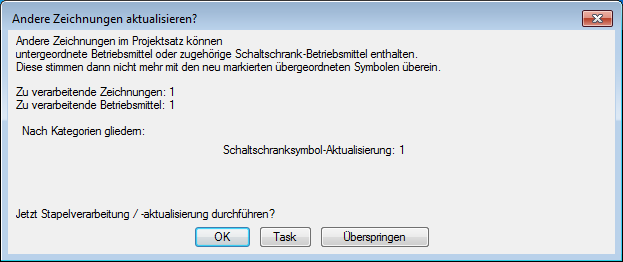

   Das Dialogfeld Andere Zeichnungen aktualisieren wird angezeigt. Es informiert darüber, dass andere Zeichnungen im Projektsatz untergeordnete Betriebsmittel oder zugehörige Schaltschrank-Betriebsmittel enthalten.


7. Wenn Sie zum Speichern der Zeichnung aufgefordert werden, klicken Sie auf Ja.
8. Klicken Sie im Dialogfeld Andere Zeichnungen aktualisieren auf OK.
9. Klicken Sie auf Registerkarte ProjektGruppe Weitere WerkzeugeNavigator. Finden
10. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Betriebsmittel-Kennzeichnung für Navigator-Verfolgung wählen (oder <EINGABETASTE> zum Eingeben):  Wählen Sie 9PB

11. Doppelklicken Sie im Dialogfeld Navigieren auf das mit Typ "#” gekennzeichnete Betriebsmittel.

    Der Navigator wechselt zur Schaltschrank-Aufbauzeichnung und vergrößert die physische Darstellung des Drucktasters. Beachten Sie, dass die Beschreibung für 9PB dahingehend aktualisiert wird, dass sie die von Ihnen an dem Stromlaufplan-Betriebsmittel vorgenommene Änderung widerspiegelt.


12. Klicken Sie im Dialogfeld Navigieren auf Schließen.
