Mehrfachebenenklemmen

Definieren Sie eine Klemme mit mehreren Ebenen, indem Sie den entsprechenden Katalogwert auswählen.

Mehrfachebenenklemmen

1. Doppelklicken Sie im Projekt-Manager in der Projektzeichnungsliste auf die Datei AEGS02.dwg.
2. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Betriebsmittel bearbeitenBearbeiten. Finden

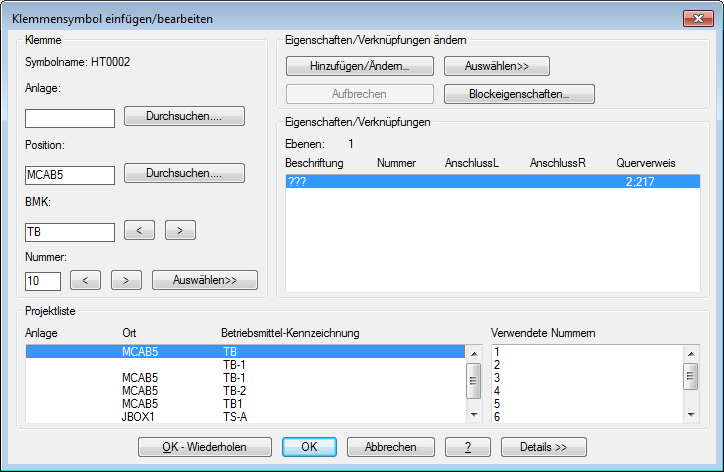

3. Wählen Sie die kreisförmige Klemme auf dem Strompfad 217 aus. Das Dialogfeld Klemmensymbol einfügen/bearbeiten wird angezeigt, in dem Sie die Klemmeneigenschaften und -verknüpfungen beschriften können.
4. Wählen Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten im Abschnitt Projektliste die Betriebsmittel-Kennzeichnung TB.
5. Geben Sie Folgendes ein: Position: MCAB5 und Nummer: 10.

6. Klicken Sie auf Details >>.
7. Klicken Sie im Abschnitt Katalogdaten auf Katalogsuche.
8. Geben Sie im Katalog-Browser die Suchzeichenfolge SIEMENS MULTI-LEVEL 20AMPS ein.
9. Klicken Sie auf .
10. Wählen Sie Teil 8WA1 011-3JF16 aus, und klicken Sie auf OK.

    Die Hersteller- und Kataloginformationen für das ausgewählte Teil werden im Abschnitt Katalogdaten des Dialogfelds Klemmensymbol einfügen/bearbeiten angezeigt.

11. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten auf OK.
12. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Betriebsmittel bearbeitenBearbeiten. Finden
13. Wählen Sie die mittlere Klemme zwischen den Strompfaden 217 und 218. Das Dialogfeld Klemmensymbol einfügen/bearbeiten wird angezeigt.
14. Wählen Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten im Abschnitt Projektliste die Betriebsmittel-Kennzeichnung TB.
15. Geben Sie Folgendes ein: Position: MCAB5 und Nummer: 11.
