Ändern Sie die Katalogzuordnung für ein Betriebsmittel, und erstellen Sie in der Katalogdatenbank einen Katalogeintrag.
Im Lieferumfang von AutoCAD Electrical sind Beispiel-Kataloginformationen enthalten. Die Daten befinden sich in Tabellen in einer Access-Datenbankdatei (.mdb) und sind Beispielherstellerdaten.
Verwenden Sie die Suchfunktion, um gezielt die Katalognummern für einen bestimmten Betriebsmitteltyp anzuzeigen.
Katalogdaten suchen
- Klicken Sie mit der rechten Maustaste auf LT410, und wählen Sie Betriebsmittel bearbeiten aus.
- Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten im Abschnitt Katalogdaten auf Katalogsuche.

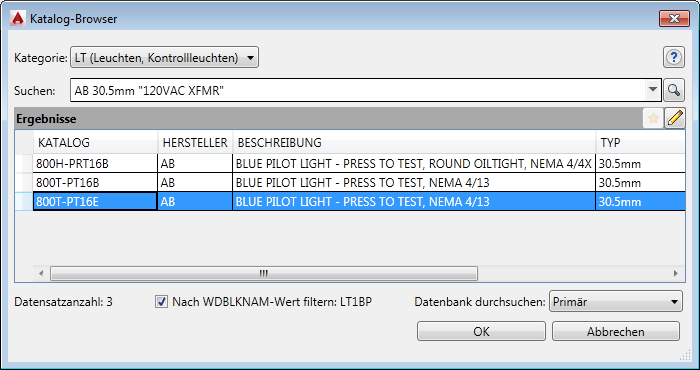

- Geben Sie die Suchzeichenfolge AB 30.5mm "120VAC XFMR" ein, und klicken Sie auf
. - Ändern Sie die Katalogzuordnung zu 800T-PT16E.
Hinzufügen eines Katalogeintrags

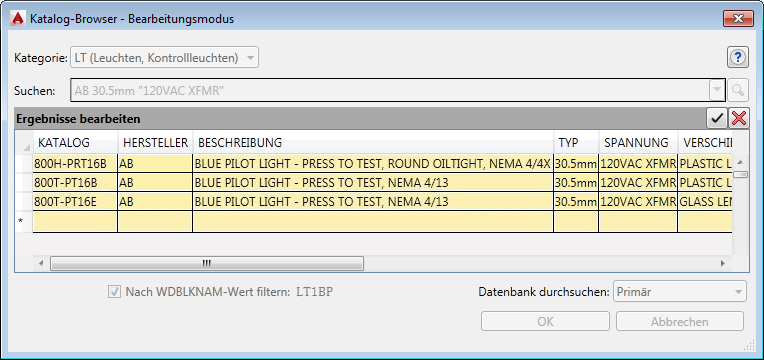

- Klicken Sie im Katalog-Browser auf
, um in den Bearbeitungsmodus zu wechseln.
- Klicken Sie mit der rechten Maustaste auf die Zeile für den Katalog 800T-PT16E, und wählen Sie Zeile kopieren aus.
- Klicken Sie mit der rechten Maustaste in die leere Zeile am Ende der Tabelle, und wählen Sie Einfügen aus.

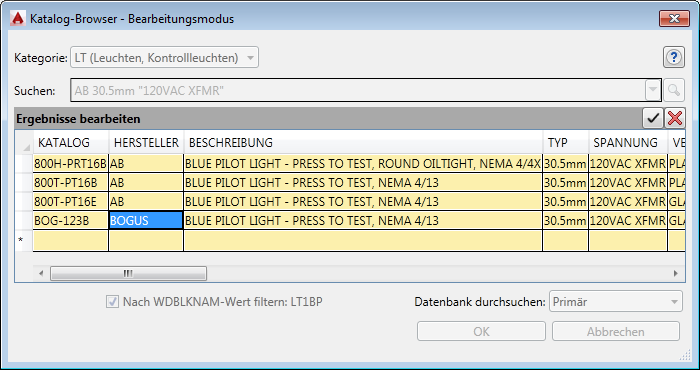

- Klicken Sie auf die Zelle Katalog, und geben Sie BOG-123B ein.
- Klicken Sie auf die Zelle Hersteller, und geben Sie BOGUS ein.
- Klicken Sie auf
, um die Änderungen zu speichern. - Geben Sie nun als Suchzeichenfolge BOGUS 30.5mm "120VAC XFMR" ein, und klicken Sie auf .
- Wählen Sie den Katalogeintrag BOG-123B aus, und klicken Sie auf OK.

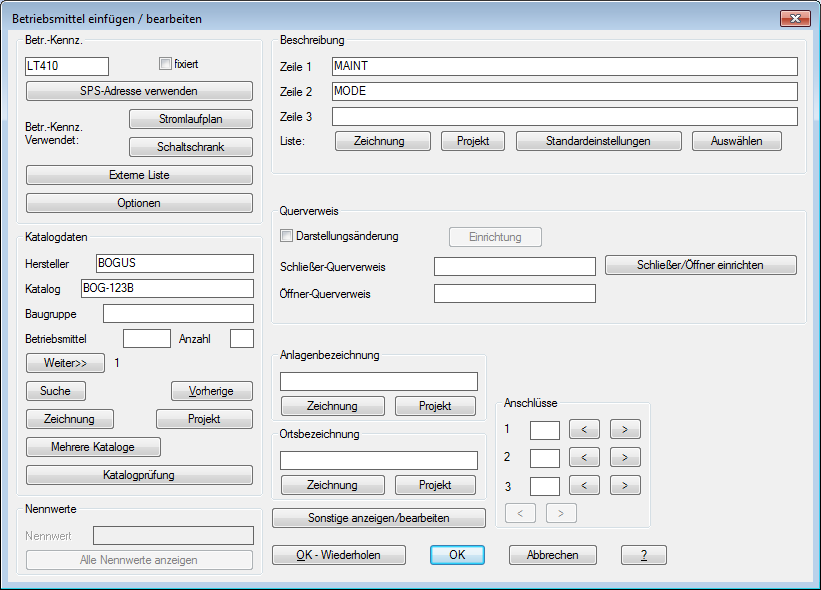

- Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf OK.
